MAX8655ETN+

MAX8655ETN+ от Analog Devices / Maxim Integrated

Общее описание: MAX8655ETN+ — это высокоэффективный понижающий (Buck) DC-DC преобразователь напряжения с синхронным выпрямлением, выпускаемый компанией Analog Devices / Maxim Integrated. Это устройство предназначено для обеспечения стабильного и регулируемого выходного напряжения при значительных нагрузках до 25А, что делает его идеальным для использования в мощных промышленных и коммерческих приложениях.

Преимущества:

• Высокая эффективность благодаря синхронному выпрямлению
• Широкий диапазон входного напряжения (от 4.5В до 25В)
• Регулируемое выходное напряжение от 0.7В до 5.5В
• Высокая выходная мощность до 25А
• Компактное исполнение в корпусе 56-TQFN
• Широкий рабочий температурный диапазон (от -40°C до 125°C)

Недостатки:

• Требует дополнительной внешней обвязки для реализации стабильной работы
• Установка в SMT (поверхностный монтаж) требует соблюдения условий хранения и пайки для предотвращения термических повреждений

Типовое использование:

• Питание процессоров, FPGA и ASIC
• Серверы и рабочие станции
• Телекоммуникационные системы
• Портативные устройства с высокими требованиями к мощности

Рекомендации по применению:

• Убедитесь в правильном расчете и выборе внешних компонентов для достижения требуемых параметров стабилизации напряжения.
• Используйте адекватную систему охлаждения для поддержания устройства в пределах допустимой температуры.
• Следуйте рекомендациям производителя по распайке и термоциклированию.

Основные технические характеристики:

• Функция: Понижающий (Buck) преобразователь
• Конфигурация выхода: Положительный
• Количество выходов: 1
• Входное напряжение (Min): 4.5В
• Входное напряжение (Max): 25В
• Выходное напряжение (Min/Fixed): 0.7В
• Выходное напряжение (Max): 5.5В
• Выходной ток: до 25А
• Частота переключения: 200kHz ~ 1MHz
• Синхронный выпрямитель: Да
• Рабочая температура: от -40°C до 125°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMT)

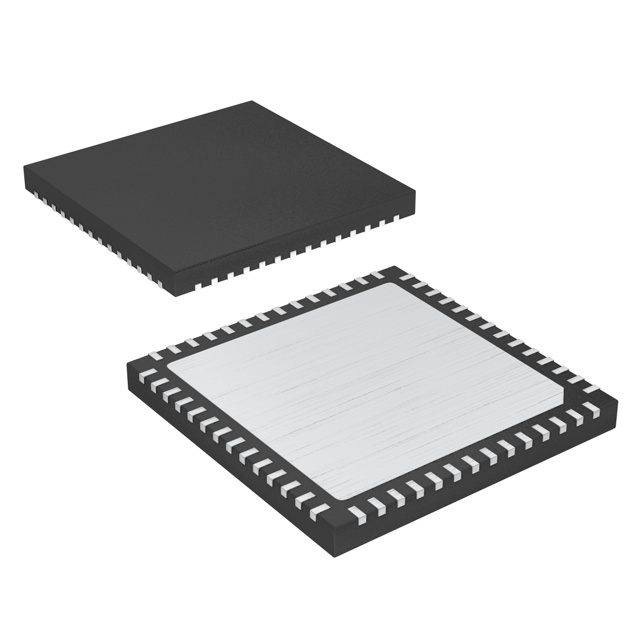

• Корпус: 56-WFQFN с тепловым отводом (Exposed Pad)
• Размер корпуса: 8x8мм

Возможные аналоги:

• MAX1519: Регулируемый понижающий преобразователь с схожими характеристиками и форм-фактором.
• LT8610: Высокоэффективный понижающий регулятор DC/DC от Analog Devices с аналогичными характеристиками, но меньшим током выхода.
• TPS54620: Аналогичный понижающий регулятор от Texas Instruments с максимальным током до 6А.
