MAX8646ETG+

MAX8646ETG+ - Аналоговое устройство / Максимально интегрированное

Общее описание

MAX8646ETG+ — это высокоэффективный синхронный понижающий регулятор напряжения, разработанный компанией Analog Devices / Maxim Integrated. Этот регулятор предназначен для обеспечения стабильного напряжения при высокой эффективности и минимальных потерях мощности. Устройство может работать с входным напряжением от 2.35 В до 3.6 В и обеспечивает выходное напряжение от 0.6 В до 3.24 В при токе до 6 А.

Преимущества

• Высокая эффективность: Благодаря синхронному выпрямлению и продвинутому модулятору, устройство достигает высокого КПД, что важно для мобильных и портативных приложений.
• Компактность: Упаковка WFQFN размера 4x4 мм делает этот регулятор идеальным для использования в пространствах с ограниченным местом.
• Распределённая система теплопередачи: Экспонированная площадка устройства улучшает отвод тепла, что важно для надежной работы в высоконагруженных приложениях.

Недостатки

• Ограниченное входное напряжение: Устройство поддерживает входное напряжение только в диапазоне 2.35 В - 3.6 В, что может быть ограничением для некоторых приложений.
• Средняя сложность в настройке: Регулятор может потребовать точной настройки компонентов, что может быть вызовом для неопытных инженеров.

Типовое использование

• Питание микроконтроллеров и FPGA
• Приложения для мобильной и портативной электроники
• Системы управления питанием в ноутбуках и планшетах
• Сетевое и телекоммуникационное оборудование

Рекомендации по применению

• Используйте качественные керамические конденсаторы для уменьшения шума и повышения стабильности напряжения.
• Обеспечьте хороший отвод тепла при помощи адекватных методов питания и радиаторов.
• Выполняйте расчеты компенсации в схеме обратной связи для обеспечения устойчивости.

Основные технические характеристики

• Входное напряжение: 2.35 В - 3.6 В
• Выходное напряжение: 0.6 В - 3.24 В
• Выходной ток: До 6 А
• Частота переключения: 500 кГц - 2 МГц

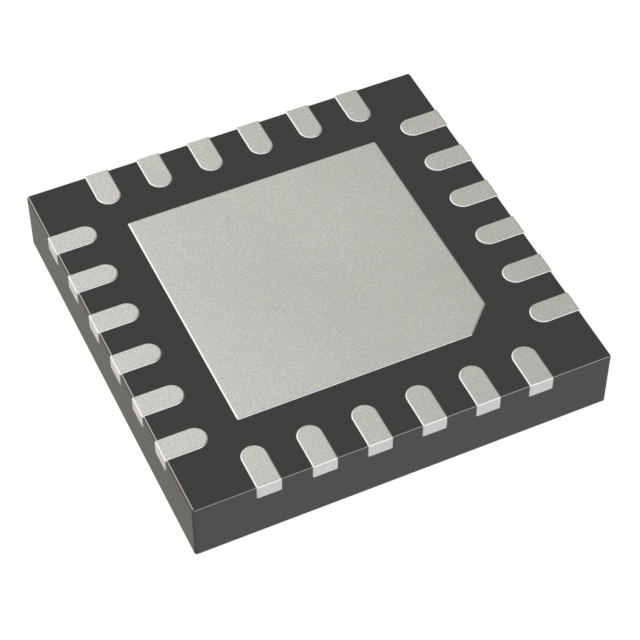

• Тип упаковки: 24-WFQFN (4x4 мм)
• Температура работы: -40°C до 85°C

Возможные аналоги

• MPS TPS54620: Синхронный понижающий регулятор от Texas Instruments с подобными характеристиками.
• ADP2386ARMZ: Альтернативный понижающий регулятор от Analog Devices с схожими характеристиками.

MAX8646ETG+ — это надежное и высокоэффективное решение для приложений, требующих надежного понижающего регулятора напряжения с компактными размерами и высокой производительностью.
