MAX8557ETE+

MAX8557ETE+ от Analog Devices / Maxim Integrated

Общее описание

MAX8557ETE+ — это высокопроизводительный регулируемый линейный стабилизатор напряжения (LDO), предназначенный для обеспечения стабильного и надежного выхода при изменении входного напряжения и нагрузки. Основной особенностью данного стабилизатора является возможность регулирования выходного напряжения в пределах от 0.5V до 3.4V при входном напряжении до 3.6V. Устройство способно обеспечивать выходной ток до 4А с низким значением напряжения падения (до 0.2V при 4А).

Преимущества

• Высокая эффективность: Больше энергии доставляется к нагрузке благодаря малому напряжению падения.
• Регулируемый выход: Позволяет настраивать выходное напряжение в широком диапазоне.
• Защита и надежность: Встроенные защиты от перегрева, короткого замыкания, сверхтока и низкого входного напряжения.
• Компактность: Корпус 16-TQFN (5x5) обеспечивает малую площадь на плате.

Недостатки

• Ограничение по входному напряжению: Максимальное входное напряжение ограничено до 3.6V, что может быть недостаточным для некоторых приложений.
• Относительно высокое потребление собственного тока: Ток покоя составляет около 1.6 мА.

Типовое использование

• Питание процессоров, микроконтроллеров и цифровых схем
• Системы связи и телекоммуникаций
• Портативные устройства и системы с батарейным питанием
• Индустриальная электроника

Рекомендации по применению

• Разводка платы: Используйте широкие силовые дорожки и большие полигоны для повышения эффективности и снижения паразитной индуктивности.
• Конденсаторы: Разместите входные и выходные байпасные конденсаторы как можно ближе к выводам устройства для улучшения стабильности работы.
• Термозащита: Убедитесь, что охлаждение устройства достаточное для предотвращения перегрева при полной нагрузке.

Основные технические характеристики

• Конфигурация выхода: Положительный
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 3.6V
• Минимальное/фиксированное выходное напряжение: 0.5V
• Максимальное выходное напряжение: 3.4V
• Максимальное падение напряжения: 0.2V при 4А
• Выходной ток: 4А
• Потребляемый ток покоя (Iq): 1.6 мА
• Защита: Защита от перегрева, короткого замыкания, сверхтока, блокировка пониженного напряжения (UVLO)
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)

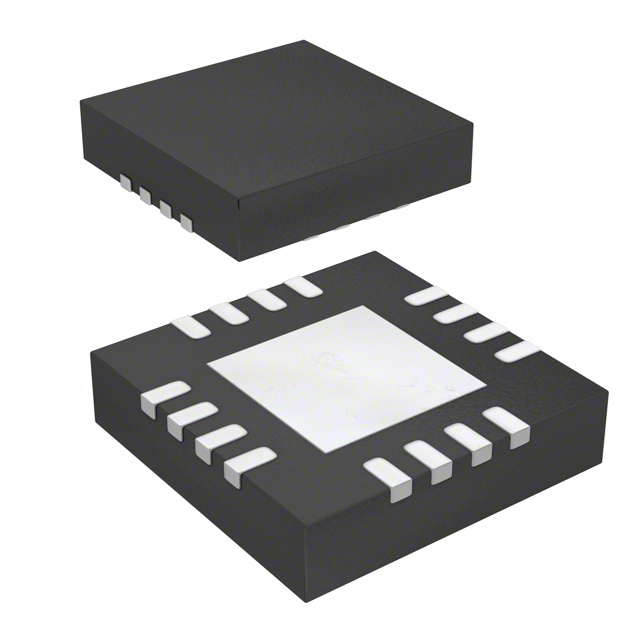

• Корпус / упаковка: 16 TQFN (5x5)

Возможные аналоги

• TPS7A4700 от Texas Instruments
• LT3080 от Analog Devices
• LP3878 от Texas Instruments

Этот стабилизатор напряжения является отличным выбором для приложений, требующих высокой эффективности и надежности, а также небольшой площади на плате.
