MAX8520ETP+

MAX8520ETP+ от Analog Devices / Maxim Integrated

Общее описание:

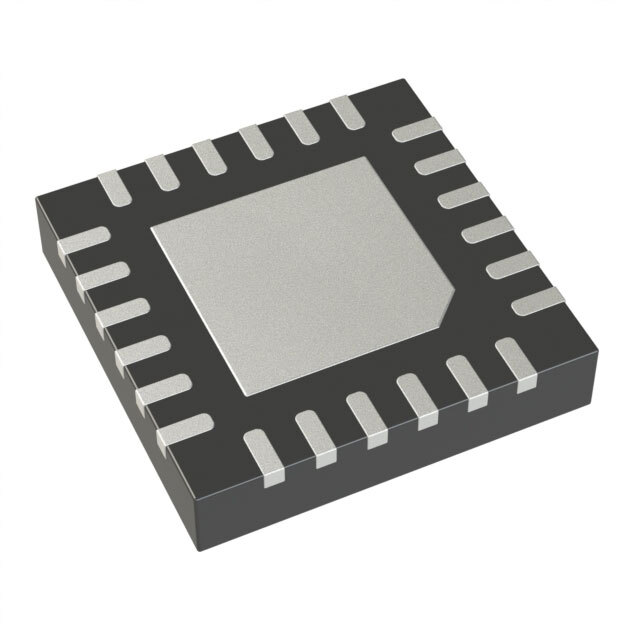

MAX8520ETP+ — это интегральная микросхема управления термоэлектрическим охладителем (TEC), разработанная компанией Analog Devices/Maxim Integrated. Эта схема обеспечивает эффективное управление термоэлектрическими охладителями для поддержания стабильной температуры с высокой точностью. Она подходит для различных применений, требующих точного температурного контроля.

Преимущества:

• Высокая точность: Обеспечивает точное управление температурой, что особенно важно в чувствительных приложениях.
• Широкий диапазон входного напряжения: Поддерживает напряжение питания от 3 до 5.5 В, что делает её универсальной для различных систем.
• Поверхностный монтаж: Упрощает процесс установки и делает возможным использование на платах с высокой плотностью компонентов.
• Компактность: Поставляется в компактном корпусе 20-TQFN (5x5), что экономит место на печатной плате.

Недостатки:

• Сложность монтажа: Корпус с выводами для поверхностного монтажа (20-TQFN) может требовать специальных навыков и оборудования при пайке.
• Ограниченный диапазон рабочих напряжений: Может не подходить для приложений, требующих более высоких или низких напряжений питания.

Типовое использование:

• Оптические модули и лазерные диоды: Используется для поддержания стабильной температуры в оптических системах.
• Медицинское оборудование: Применяется в системах, требующих точного контроля температуры.
• Аналитическое оборудование: Идеально подходит для применения в лабораторных приборах и оборудовании для сохранения точности измерений.

Рекомендации по применению:

• Тщательное проектирование печатной платы: Обеспечьте хорошее тепловое управление на плате для оптимальной работы микросхемы.
• Использование подходящих теплоотводов: При необходимости используйте теплоотводы или другие методы охлаждения для предотвращения перегрева.
• Контроль напряжения питания: Убедитесь, что напряжение питания находится в пределах 3-5.5 В для стабильной работы.

Основные технические характеристики:

• Диапазон входного напряжения: 3 В ~ 5.5 В
• Рабочая температура: -40°C ~ 85°C
• Тип корпуса: Поверхностный монтаж, 20-TQFN (5x5)
• Токоограничение: Встроенный функционал для защиты устройства и нагрузки

Возможные аналоги:

• LTC1923: Аналогичная схема контроля термоэлектрических охладителей от компании Analog Devices.
• MAX1968: Ещё один регулирующий чип TEC от Maxim Integrated с похожими характеристиками.
• ADN8833: Схема термоэлектрического контроля от Analog Devices, обладающая схожей функциональностью.

Заключение:

MAX8520ETP+ — это высокопроизводительная и надежная интегральная схема для управления термоэлектрическими охладителями, обеспечивающая точное поддержание температуры. Она идеально подходит для использования в оптических и медицинских системах, а также в аналитическом оборудовании.
