MAX797CSE+

MAX797CSE+ от Analog Devices / Maxim Integrated

Общее описание:

MAX797CSE+ — это высокоэффективный DC-DC контроллер от компании Analog Devices / Maxim Integrated, предназначенный для использования в различных приложениях, требующих стабильного напряжения. Поддерживает топологии Buck, Boost и Flyback, что делает его универсальным решением для преобразования напряжения. Этот контроллер, работающий в диапазоне напряжений питания от 4.5 В до 30 В, идеален для питания портативных устройств и промышленной электроники.

Преимущества:

• Высокая эффективность: MAX797CSE+ обеспечивает оптимальную эффективность преобразования, что позволяет минимизировать потери энергии.
• Гибкость применения: Возможность работы в топологиях Buck, Boost и Flyback.
• Широкий диапазон входного напряжения: От 4.5 В до 30 В, что позволяет использовать контроллер в разных условиях электрического питания.
• Синхронный выпрямитель: Обеспечивает более высокую эффективность, уменьшая потери в диодах.

Недостатки:

• Требует тщательного выбора внешних компонентов для обеспечения стабильной работы в различных режимах.
• Ограниченное рабочее температурное окно от 0°C до 70°C.

Типовое использование:

• Ноутбуки и портативная электроника
• Промышленное оборудование
• Системы телекоммуникаций
• Автомобильные системы управления

Рекомендации по применению:

• Планирование PCB: Убедитесь, что все высокотоковые и высокочастотные дорожки максимально короткие и широкие для минимизации индуктивного сопротивления.
• Выбор компонентов: Рекомендуется использовать качественные индуктивности и конденсаторы с низким ESR для обеспечения стабильной работы в требуемых условиях.
• Термическое управление: Обеспечьте достаточное охлаждение и термическую проводимость для предотвращения перегрева.

Основные технические характеристики:

• Тип выхода: Транзисторный драйвер
• Функция: Повышение, понижение-повышение
• Конфигурация выхода: Положительный
• Топология: Buck, Boost, Flyback
• Количество выходов: 1
• Количество фаз: 1
• Напряжение питания: 4.5В ~ 30В
• Частота переключения: 150кГц, 300кГц
• Максимальный рабочий цикл: 96%
• Синхронный выпрямитель: Да
• Синхронизация тактов: Да
• Функции управления: Включение, пропуск импульсов, мягкий старт
• Рабочая температура: 0°C ~ 70°C (TA)
• Тип монтажа: Поверхностный монтаж (SMD)

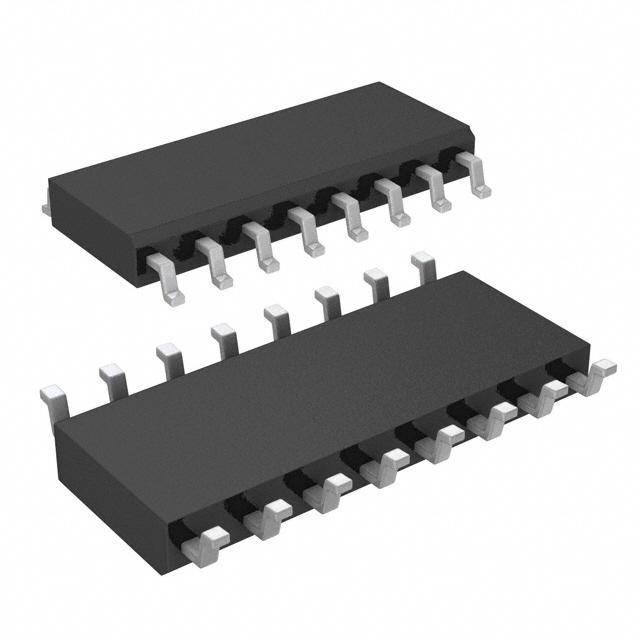

• Корпус: 16-SOIC (0.154", ширина 3.90мм)

Возможные аналоги:

• [MAX1709EPA+](https://www.analog.com/en/products/max1709.html)
• [LT1070](https://www.analog.com/en/products/lt1070.html)

Используйте данные рекомендации и характеристики для выбора и интеграции MAX797CSE+ в ваши проекты, что обеспечит надежную и стабильную работу вашей схемы преобразования напряжения.
