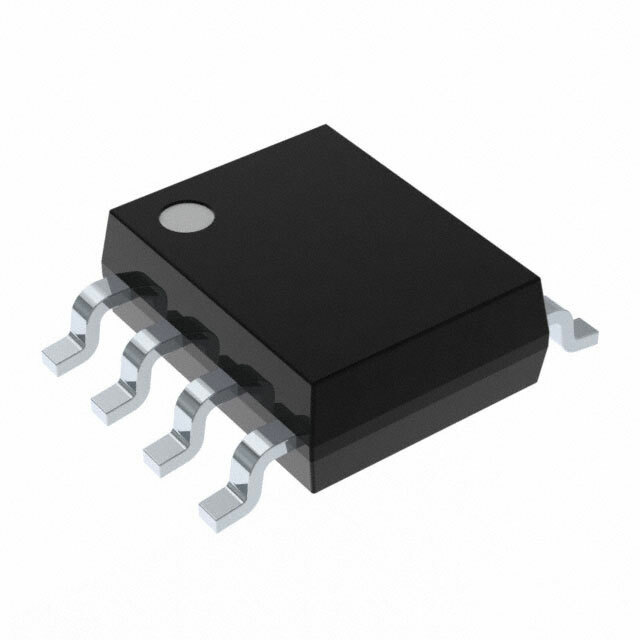

MAX766ESA+

MAX766ESA+ от Analog Devices / Maxim Integrated

Общее описание: MAX766ESA+ - это высокоэффективный импульсный регулятор напряжения (IC) с архитектурой понижения-повышения (Buck-Boost), предоставляющий отрицательное регулируемое выходное напряжение. Данный компонент предназначен для применения в различных электрических схемах и обеспечивает стабильную работу при входных напряжениях от 3 В до 16 В.

Преимущества:

• Широкий диапазон входных/выходных напряжений: Входное напряжение от 3 В до 16 В и выходное напряжение от -1 В до -16 В.
• Эффективность работы: Высокочастотный режим переключения (300 кГц) позволяет добиться высокой эффективности.
• Компактный корпус: 8-SOIC, что облегчает монтаж на плату и уменьшает занимаемое пространство.

Недостатки:

• Ограниченный ток выходного напряжения: Максимальный выходной ток ограничен до 105 мА.
• Отсутствие синхронного выпрямителя: Это может повлиять на КПД при определенных условиях работы.

Типовое использование:

• Преобразователь напряжения для питания аналоговых и цифровых схем.
• Источники питания для устройств с непостоянным входным напряжением.
• Регуляторы напряжения для батарейных систем.

Рекомендации по применению:

• Правильная фильтрация: Убедитесь в наличии достаточной фильтрации выходного напряжения для стабилизации работы при импульсных нагрузках.
• Теплоотвод: Для работы в условиях высоких токов обеспечьте адекватное охлаждение или теплоотвод.
• Стабилизация устойчивости: Используйте рекомендуемые компоненты (конденсаторы и дроссели) для оптимальной работы и устойчивости схемы.

Основные технические характеристики:

• Конфигурация выхода: Отрицательная
• Технология: Понижающе-повышающий импульсный преобразователь (Buck-Boost)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Диапазон входного напряжения: 3 В - 16 В
• Диапазон выходного напряжения: -1 В (-15 В) до -16 В
• Максимальный выходной ток: 105 мА
• Частота переключения: 300 кГц
• Температурный диапазон работы: от -40°C до +85°C
• Корпус: SOIC-8 (ширина 3,90 мм)

Возможные аналоги:

• MAX1676: Высокоэффективный понижающе-повышающий преобразователь от той же компании.
• LT1374: Преобразователь напряжения с аналогичными характеристиками от Analog Devices.

Заключение: MAX766ESA+ от Analog Devices / Maxim Integrated – это надежное решение для преобразования напряжения в схемах с ограниченными требованиями по току. Он обеспечивает широкий диапазон регулирования и высокую эффективность, что делает его подходящим для применения в различных электронных устройствах.
