MAX7651CCB от Analog Devices / Maxim Integrated

Общее описание

MAX7651CCB — это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с разностными и однополярными входами, выпускаемый компанией Analog Devices / Maxim Integrated. Данный АЦП используется в системах, требующих точного измерения аналоговых сигналов и преобразования их в цифровую форму для дальнейшей обработки.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналоговых сигналов.
• Множественные входы: Поддерживает до 8 входов, что позволяет подключать несколько источников сигналов.
• Широкий диапазон рабочих напряжений: АЦП может работать при аналоговом и цифровом напряжении питания от 4.5V до 5.5V, что делает его очень гибким для различных областей применения.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет 0°C ~ 70°C, что может ограничивать использование в экстремальных условиях.
• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может усложнять проектирование схемы.

Типовое использование

• Медицинские устройства: Используется для точного измерения аналоговых сигналов в медицинских приборах.
• Промышленные системы: Применяется в системах автоматизации и контроля.
• Потребительская электроника: Используется в устройствах, требующих преобразования аналоговых сигналов в цифровую форму, например, аудиооборудование и сенсорные системы.

Рекомендации по применению

• Рекомендуется использовать внешний источник опорного напряжения с низким уровнем шума для повышения точности измерений.
• Подключение входных сигналов через подходящие схемы согласования помогает в минимизации ошибок преобразования и улучшении качества сигналов.
• Завершите цифровые и аналоговые цепи надлежащими схемами фильтрации и защиты, чтобы избегать помех и повреждения АЦП.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки (в секунду): 53.6k
• Количество входов: 8
• Тип входа: Разностные, однополярные
• Интерфейс данных: Последовательный
• Конфигурация: S/H-MUX-ADC
• Соотношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 4.5V ~ 5.5V
• Напряжение питания (цифровое): 4.5V ~ 5.5V
• Рабочая температура: 0°C ~ 70°C

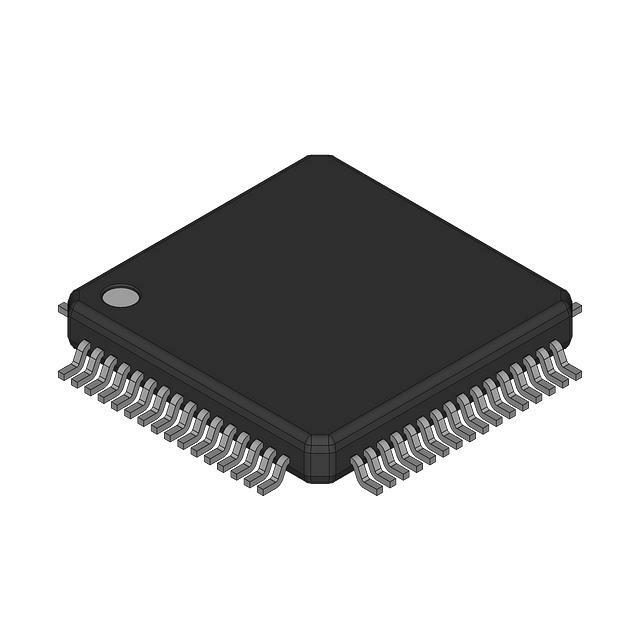

• Корпус / Форм-фактор: 64-LQFP (10x10)

Возможные аналоги

• ADS7828 от Texas Instruments
• AD7485 от Analog Devices
• MCP3208 от Microchip Technology

С помощью MAX7651CCB можно построить высоконадежные и точные системы аналогово-цифрового преобразования, отвечающие потребностям самых различных приложений.
