MAX7232BFIQH+D

MAX7232BFIQH+D от Analog Devices/Maxim Integrated

Общее описание

MAX7232BFIQH+D является светодиодным драйвером (LED driver) для семисегментных дисплеев от компании Analog Devices/Maxim Integrated. Этот чип позволяет управлять до десяти 7-сегментными цифро-аналоговыми преобразователями (цифровыми дисплеями) при помощи 3-х проводного последовательного интерфейса.

Преимущества

• Энергоэффективность: Потребление тока составляет всего 30 µA, что позволяет снижать энергопотребление всей системы.
• Простота подключения: Поддержка 3-х проводного последовательного интерфейса облегчает процесс подключения и управления.
• Высокая плотность интеграции: Возможность управления до 10 цифр позволяет сократить количество необходимых чипов в системе.
• Широкий диапазон рабочих напряжений и температур: Поддержка диапазона напряжений от 4.5V до 5.5V и температур от -20°C до +85°C.

Недостатки

• Ограниченность интерфейса: 3-х проводной интерфейс может не подойти для высокоскоростных или более сложных приложений.
• Сложность монтажа: Комплексный монтаж PLCC пакета требует точности и оборудования для поверхностного монтажа.

Типовое использование

• Цифровые табло и дисплеи
• Контроллеры бытовой техники
• Индустриальное оборудование
• Медицинские устройства для отображения данных

Рекомендации по применению

• Планирование питания: Учитывайте потребление тока 30 µA при проектировании блока питания.
• Обеспечение охлаждения: Несмотря на низкое энергопотребление, следует учитывать возможность теплового рассеивания при максимальных рабочих температурах.
• Выбор интерфейса: Убедитесь, что трехпроводной интерфейс подходит для ваших нужд управления.

Основные технические характеристики

• Тип дисплея: ЖК (LCD)
• Конфигурация: 7 сегментов + 2 аннуциатора
• Интерфейс: 3-х проводной последовательный
• Количество цифр: 10
• Потребляемый ток: 30 µA
• Напряжение питания: 4.5V - 5.5V
• Рабочая температура: -20°C - +85°C
• Тип монтажа: Поверхностный

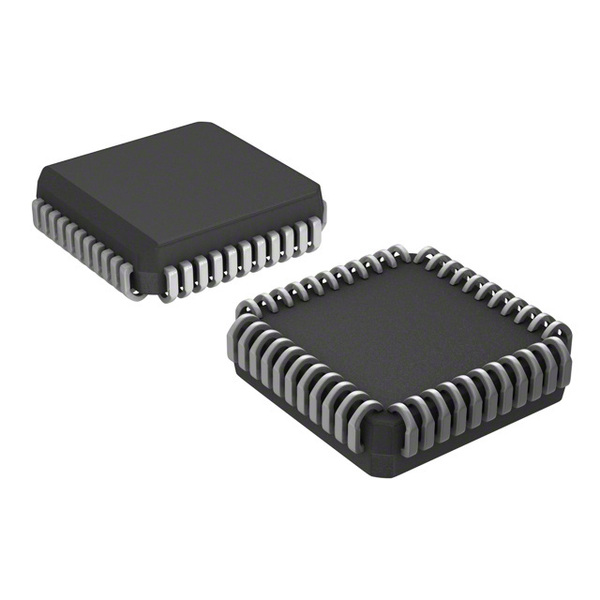

• Корпус/Пакет: 44-LCC (J-Lead)
• Корпус от производителя: 44-PLCC (16.59x16.59)

Возможные аналоги

• MAX7219: Поддерживает управление LED-дисплеями, однако для 8 цифр.
• HT16K33: Интерфейс управления через I²C, возможность управления LED-дисплеями.

Заключение

MAX7232BFIQH+D от Analog Devices/Maxim Integrated является мощным и эффективным решением для управления до 10 цифрами семисегментных ЖК-дисплеев, что делает его подходящим для широкого спектра применений.
