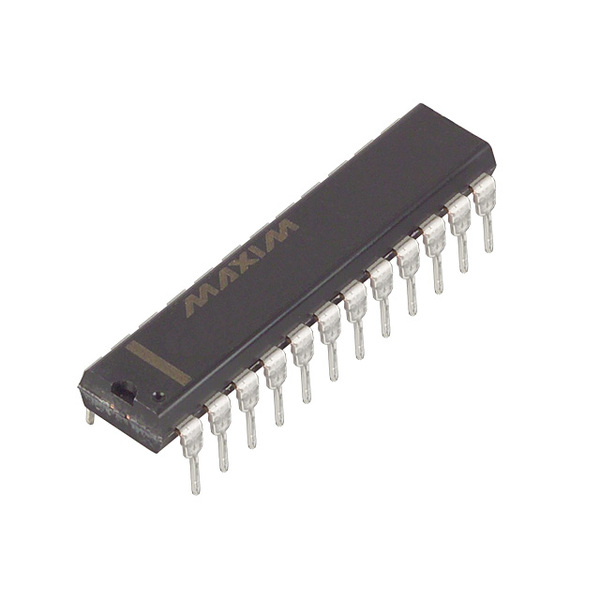

MAX7221CNG+ от Analog Devices/Maxim Integrated

Общее описание: MAX7221CNG+ — это высокоинтегрированный драйвер светодиодного дисплея, предназначенный для управления 7-сегментными, 8-разрядными светодиодными дисплеями. Он поддерживает как статический, так и динамический режим работы, обеспечивая эффективное управление дисплеями с помощью 4-проводного сериального интерфейса. Данный драйвер удобен в использовании и идеально подходит для широкого спектра приложений, требующих дискретных отображений и индикаций.

Преимущества:

• Высокая интеграция: Почти все необходимые компоненты, включая регистры данных, драйверы и мультиплексоры, находятся в одном чипе.
• Эффективное управление энергопотреблением: Максимальная гибкость установки тока сегментов позволяет оптимизировать потребление энергии.
• Надежность и долговечность: Рабочий диапазон напряжений и температур обеспечивает стабильную работу в различных условиях.

Недостатки:

• Ограниченный диапазон рабочих температур: 0°C ~ 70°C, что может быть недостаточно для экстремальных внешних условий.
• Использование только светодиодных дисплеев: Ограничивает сферу применения по сравнению с драйверами, поддерживающими другие типы дисплеев.

Типовое использование:

• Цифровые часы и таймеры
• Пультовые и панельные индикаторы
• Бытовая электроника с цифровыми индикаторами
• Промышленные и коммерческие дисплеи

Рекомендации по применению:

• Убедитесь, что входные сигналы соответствуют требованиям интерфейса.
• Используйте конденсаторы для фильтрации питания и минимизации шумов.
• При необходимости организуйте охлаждение для работы в пределах рекомендуемого диапазона рабочих температур.

Основные технические характеристики:

• Тип дисплеев: светодиодные (7-сегментный плюс десятичная точка)
• Конфигурация: 8-разрядный
• Интерфейс: 4-проводный серийный
• Напряжение питания: 4В ~ 5.5В
• Ток потребления: 330 мА
• Диапазон рабочих температур: 0°C ~ 70°C
• Тип корпуса: DIP-24 (0.300", 7.62 мм)

Возможные аналоги:

• MAX7219CNG+ от того же производителя
• TM1637 от Titan Micro Electronics

Пример использования в схеме: plaintext +----+----+----+----+----+----+----+----+----+ | V+ | CLk | DIn | Load | GND |

Пример кода для микроконтроллера: c

include

define MAX7221LOADPIN 10

void setup() { pinMode(MAX7221LOADPIN, OUTPUT); SPI.begin(); sendToMAX7221(0x09, 0xFF); // Декодировать все цифры sendToMAX7221(0x0A, 0x04); // Яркость sendToMAX7221(0x0B, 0x07); // Все 8 цифр активны sendToMAX7221(0x0C, 0x01); // Включить дисплей }

void loop() { for (uint8_t i = 1; i <= 8; i++) { sendToMAX7221(i, 0b01001000); // Отобразить число на дисплее delay(500); } }

void sendToMAX7221(byte address, byte value) { digitalWrite(MAX7221LOADPIN, LOW); SPI.transfer(address); SPI.transfer(value); digitalWrite(MAX7221LOADPIN, HIGH); }

Использование MAX7221CNG+ упрощает управление светодиодными дисплеями, обеспечивая надежность и простоту интеграции в различные проекты и устройства.
