MAX6974ATL+

MAX6974ATL+ от Analog Devices / Maxim Integrated

Общее описание

MAX6974ATL+ — это 24-канальный драйвер светодиодов с линейным смещением регистров и возможностью управления током на канале до 30 мА. Устройство предназначено для управления массивами светодиодов в приложениях, требующих точного контроля яркости и однородности свечения. Основная область применения — это системы цифровых вывесок и подсветка дисплеев.

Преимущества

• Высокое количество каналов: поддерживает до 24 каналов, что позволяет управлять множеством светодиодов одновременно.
• Точное управление током: обеспечивает стабильный и предсказуемый ток до 30 мА на канал для равномерного свечения светодиодов.

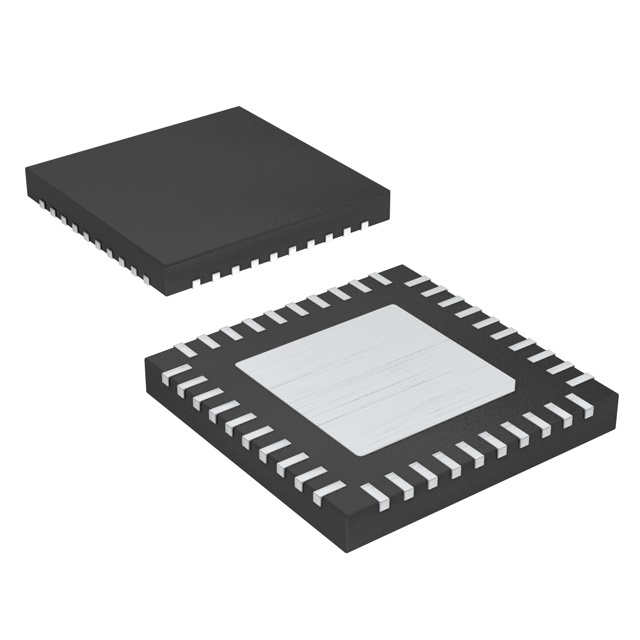

• Компактный корпус: 40-контактный TQFN пакет (6x6 мм) позволяет экономить место на плате.
• Широкий диапазон рабочих температур: от -40°C до +125°C, что делает устройство подходящим для различных условий эксплуатации.

Недостатки

• Ограничение по току: максимальный выходной ток составляет 30 мА, что может быть недостаточно для некоторых высокомощных светодиодов.
• Низкое напряжение питания: диапазон напряжения питания от 3В до 3.6В может потребовать дополнительных преобразователей для работы в некоторых системах.

Типовое использование

• Цифровые вывески и информационные панели: идеально подходит для управления большими массивами светодиодов в системах наружной и внутренней рекламы.
• Подсветка дисплеев: используется для однородной подсветки ЖК и других типов дисплеев.

Рекомендации по применению

• Планирование системы охлаждения: при разработке устройства следует учитывать тепловыделение и обеспечить адекватное охлаждение для стабильной работы.
• Соблюдение условий эксплуатации: важно учитывать диапазон рабочих напряжений и температур устройства для предотвращения выхода из строя.

Основные технические характеристики

• Тип: линейный драйвер светодиодов
• Топология: регистр сдвига с линейным выходом
• Встроенные ключи: да
• Количество выходов: 24
• Напряжение питания (минимальное): 3В
• Напряжение питания (максимальное): 3.6В
• Максимальное выходное напряжение: 7В
• Ток выхода на канал: до 30 мА
• Частота работы: до 33 МГц
• Температурный диапазон: от -40°C до +125°C
• Корпус: 40-TQFN (6x6 мм)

Возможные аналоги

• TLC5958 от Texas Instruments: 48-канальный драйвер светодиодов с расширенной цветной гаммой и высоким током.
• IS31FL3236A от ISSI: 36-канальный драйвер светодиодов с возможностью управления по I^2C.

Применяя MAX6974ATL+, вы получаете высококачественное решение для управления светодиодами в широком диапазоне применений, от цифровых вывесок до подсветки дисплеев.
