MAX6973ATJ+

MAX6973ATJ+ от Analog Devices / Maxim Integrated

Общее описание

MAX6973ATJ+ - это 16-канальный светодиодный драйвер с широтно-импульсной модуляцией (ШИМ) от компании Analog Devices / Maxim Integrated. Этот компонент разработан для управления светодиодами (LED) с точной регулировкой яркости, обеспечивая улучшенное управление светодиодными дисплеями и осветительными системами.

Преимущества

• Высокая точность управления ШИМ: Позволяет обеспечить плавную регулировку яркости светодиодов.
• Многофункциональность: Поддержка управления до 16 светодиодами одновременно.
• Широкий диапазон рабочих температур: Компонент работает в температурном диапазоне от -40°C до 125°C, что делает его подходящим для использования в разнообразных условиях окружающей среды.

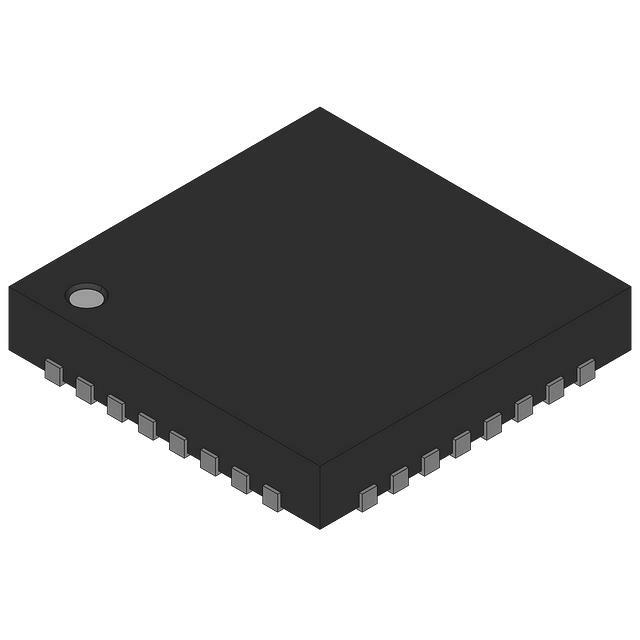

• Компактность: Корпус 32-TQFN-EP (5x5) обеспечивают компактное размещение на печатной плате.

Недостатки

• Отсутствие внутреннего переключателя: Требует внешних компонентов для реализации функций переключения.
• Ограниченный диапазон питания: Работа от напряжения 3-3.6 В может не подойти для всех приложений.

Типовое использование

• Подсветка дисплеев: Управление подсветкой ЖК-дисплеев и OLED-дисплеев.
• Светодиодные дисплеи: Применение в системах светодиодных указателей и информационных панелей.
• Общая светодиодная подсветка: Встраиваемые системы освещения и декоративная подсветка.

Основные технические характеристики

• Тип: Линейный драйвер светодиодов
• Количество выходов: 16
• Напряжение питания: от 3В до 3.6В
• Максимальное выходное напряжение: до 7В
• Диапазон рабочих температур: от -40°C до 125°C (TA)
• Корпус / упаковка: 32-TQFN-EP (5x5), Surface Mount (поверхностный монтаж)

Рекомендации по применению

• Выбор внешних компонентов: Учитывайте необходимость дополнительных внешних компонентов для реализации функций переключателя.
• Охлаждение: Учитывайте тепловыделение и обеспечьте надлежащее охлаждение, особенно при максимальных уровнях выходного тока и напряжения.
• Использование в разнообразных условиях: Компонент подходит для широкого диапазона температур, но важно учитывать условия эксплуатации для стабильной работы.

Возможные аналоги

• MAX6974: Похожая модель от того же производителя с незначительными отличиями в характеристиках.
• TLC5958 от Texas Instruments: Альтернативный светодиодный драйвер с похожими функциями.

Этот компонент является отличным выбором для проектов, требующих высокой точности управления яркостью светодиодов с возможностью работы в различных условиях окружающей среды.
