MAX6972ATJ+

MAX6972ATJ+ - 16-канальный драйвер светодиодов с ШИМ-диммированием

Общее описание

MAX6972ATJ+ — это 16-канальный драйвер светодиодов от Analog Devices / Maxim Integrated, предназначенный для задач общего освещения и дисплейных применений. Устройство использует линейный топологический способ управления постоянным током, обеспечивающий стабильное и предсказуемое поведение светодиодов. Поддерживает функцию ШИМ-диммирования для регулировки яркости и гибкости в применениях. MAX6972ATJ+ обеспечивает до 55 мА на каждый из 16 каналов, что позволяет использовать его для управления множеством светодиодов в различных конфигурациях.

Преимущества

• Широкий диапазон рабочих температур: от -40°C до 125°C.
• Линейный токовый способ регулирования: Обеспечивает стабильное управление светодиодами без использования внешних компонентов.
• Поддержка ШИМ-диммирования: Программируемая функция диммирования для гибкости применения.

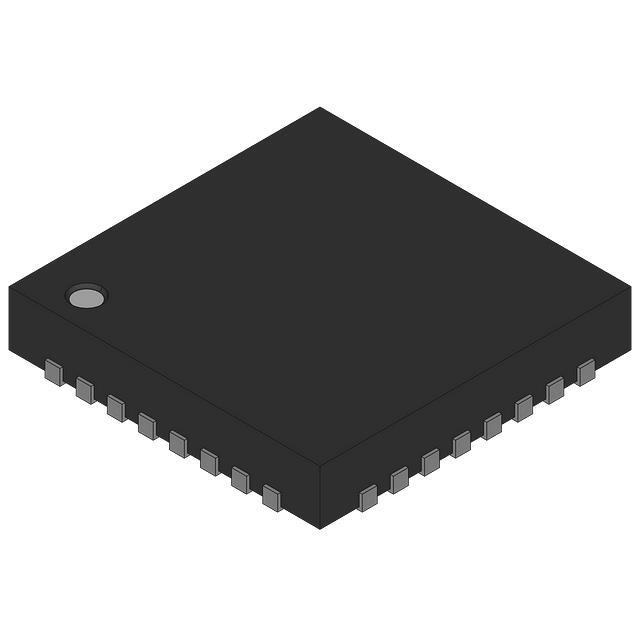

• Компактный корпус: 32-TQFN-EP (5x5), подходящий для SMT монтажных технологий.

Недостатки

• Ограниченный диапазон входных напряжений: от 3В до 3.6В, что может ограничить использование в системах с более высокими напряжениями.
• Отсутствие внутреннего переключателя: Требуется использование внешних схем для переключения.

Типовое использование

• ЖК-дисплеи
• Подсветка LED-панелей
• Светодиодное освещение
• Илюминация приборов

Рекомендации по применению

• Используйте фильтрующие конденсаторы на линии питания для уменьшения шумов и помех.
• Учитывайте тепловыделение устройства и оптимизируйте терморегуляцию при проектировании схемы.
• Применяйте соответствующую топологию разводки печатной платы для минимизации паразитных эффектов.

Основные технические характеристики

• Тип: Линейный
• Топология: Постоянный ток
• Выходные каналы: 16
• Выходной ток на канал: 55 мА
• Напряжение питания: 3В - 3.6В
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: 32-TQFN-EP (5x5)

Возможные аналоги

• Texas Instruments TLC5951 - 24-канальный драйвер светодиодов с функцией PWM-диммирования.
• ON Semiconductor CAT4101 - Одноканальный драйвер светодиодов с постоянным током.

Заключение

MAX6972ATJ+ — это надежный и высокоэффективный драйвер светодиодов, который идеально подходит для использования в различных приложениях, требующих точного управления светодиодами. Компактный размер и широкие функциональные возможности делают его отличным выбором для профессиональных разработчиков схем и инженеров.
