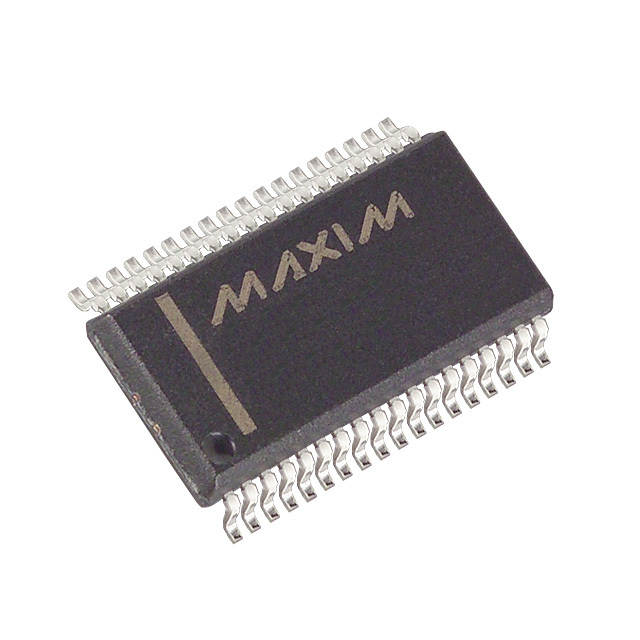

MAX6957AAX+

MAX6957AAX+ от Analog Devices / Maxim Integrated

Общее описание: MAX6957AAX+ — это драйвер светодиодов (LED) с интерфейсом ввода/вывода (I/O) от компании Analog Devices / Maxim Integrated. Этот интегральный микросхема может управлять до 28 светодиодами или служить универсальным портом ввода/вывода для микроконтроллеров. Она поддерживает последовательный интерфейс I²C и SPI, что делает ее удобной для взаимодействия с различными микроконтроллерами и системами.

Преимущества:

• Высокая интеграция: Позволяет одновременно управлять до 28 светодиодами, что снижает потребность в дополнительных компонентах.
• Гибкость применения: Возможность настройки выводов как для управления светодиодами, так и для других задач ввода/вывода.
• Низкое энергопотребление: Позволяет использовать микросхему в энергоэффективных приложениях.
• Поддержка популярных интерфейсов: Совместимость с I²C и SPI упрощает интеграцию в различные системы.

Недостатки:

• Небольшое количество выводов: Могут ограничить использование в системах, требующих управления большим количеством устройств.
• Не подходит для высокомощных светодиодов: Максимальная нагрузка ограничена потребляемым током.

Типовое использование:

• Управление светодиодными индикаторами и дисплеями
• Создание универсальных интерфейсов ввода/вывода для микроконтроллеров
• Применение в портативных устройствах, где важна низкая потребляемая мощность
• Системы автоматизации и мониторинга

Рекомендации по применению:

• Используйте для управления индикаторами в потребительской и промышленной электронике.
• Подключайте выводы через резисторы для ограничений тока светодиодов.
• При проектировании учитывайте рабочее напряжение и интерфейс для обеспечения совместимости с вашей системой.

Основные технические характеристики:

• Рабочее напряжение: 2.25 В – 3.6 В
• Максимальный ток каждого порта: 20 мА
• Интерфейсы: I²C и SPI
• Температурный диапазон: -40°C до +125°C
• Корпус: 36-выводной SSOP (0.295" x 0.295", 7.50mm ширина)

Возможные аналоги:

1. MAX6956: Похожая микросхема с меньшим количеством выводов.
2. PCA9532: 16-канальный LED драйвер от NXP Semiconductors.
3. TLC5925: 16-канальный LED драйвер от Texas Instruments.

Корпус и размеры:

• Корпус: 36-выводной SSOP
• Размер: 0.295” (7.50 мм) в ширину

Использование MAX6957AAX+ в вашем проекте позволит существенно уменьшить количество внешних компонентов и повысить гибкость системы управления светодиодами и общими портами ввода/вывода.
