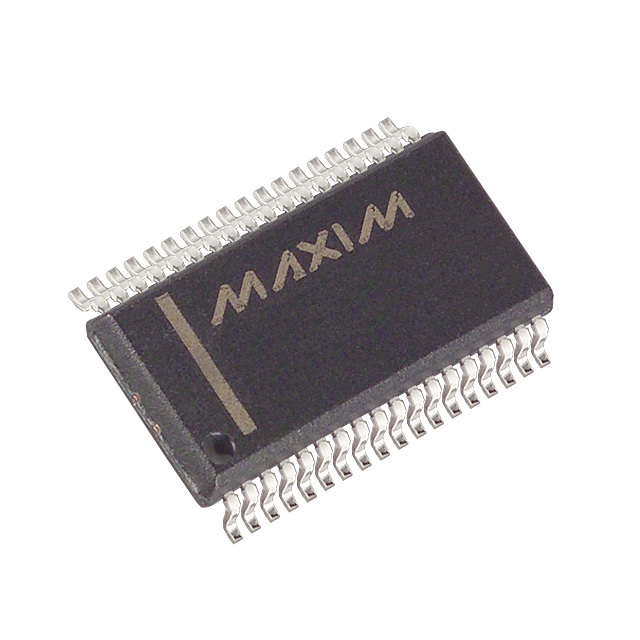

MAX6956AAX+

MAX6956AAX+ | Аналоговые устройства / Maxim Integrated

Общее описание: MAX6956AAX+ — это драйвер светодиодного дисплея с интерфейсом I2C, разработанный для управления светодиодными индикаторами и дискретными светодиодами. Он может управлять до 28 одноцветными светодиодами или 14 двухцветными светодиодами. Этот драйвер позволяет уменьшить количество выводов микроконтроллера, необходимых для управления светодиодными дисплеями, и упрощает схемотехнику.

Преимущества:

• Экономия мощности: Благодаря низкому потреблению тока (всего 180 µA) MAX6956AAX+ является энергосберегающим устройством.
• Простота управления: Интерфейс I2C позволяет легко интегрироваться с большинством современных микроконтроллеров.
• Гибкость конфигурации: Возможность управления как одноцветными, так и двухцветными светодиодами, делает этот драйвер универсальным решением.
• Повышенная надежность: Рабочий диапазон температур от -40°C до +125°C позволяет использовать драйвер в жестких условиях эксплуатации.

Недостатки:

• Ограничение по количеству светодиодов: Максимальное количество светодиодов, которыми может управлять один чип, ограничено 28 одноцветными или 14 двухцветными светодиодами.
• Зависимость от интерфейсного контроллера: Требуется наличие I2C-контроллера для управления драйвером.

Типовое использование:

• Информационные табло и цифровые дисплеи: Идеально подходит для применения в светодиодных информационных табло.
• Часы и таймеры: Используется в устройствах, отображающих время и интервальные значения.
• Автомобильная электроника: Может применяться в приборных панелях и других автомобильных приложениях.

Рекомендации по применению:

• Интеграция с микроконтроллером: Убедитесь, что ваш микроконтроллер поддерживает I2C-интерфейс. Практика показывает, что большинство современных микроконтроллеров хорошо совместимы с этим устройством.
• Резисторы подтяжки: Добавьте подтягивающие резисторы на линии SDA и SCL, как это требуется для шины I2C.
• Охлаждение: Обеспечьте адекватное охлаждение в случае эксплуатации устройства при максимальных температурных границах.

Основные технические характеристики:

• Входное напряжение питания: 2.5V - 5.5V
• Ток потребления: 180 µA
• Рабочий температурный диапазон: -40°C - +125°C
• Тип корпуса: 36-SSOP (0.295", 7.50mm ширина)

Возможные аналоги:

• MAX7219: Хотя данный чип имеет схожие функции, он использует интерфейс SPI вместо I2C.
• HT16K33: Альтернатива от Holtek, также использует I2C-интерфейс и поддерживает управление светодиодными матрицами.

Такое описание будет полезно покупателям, ищущим надежное и гибкое решение для управления светодиодными дисплеями.
