MAX6956AAX+T

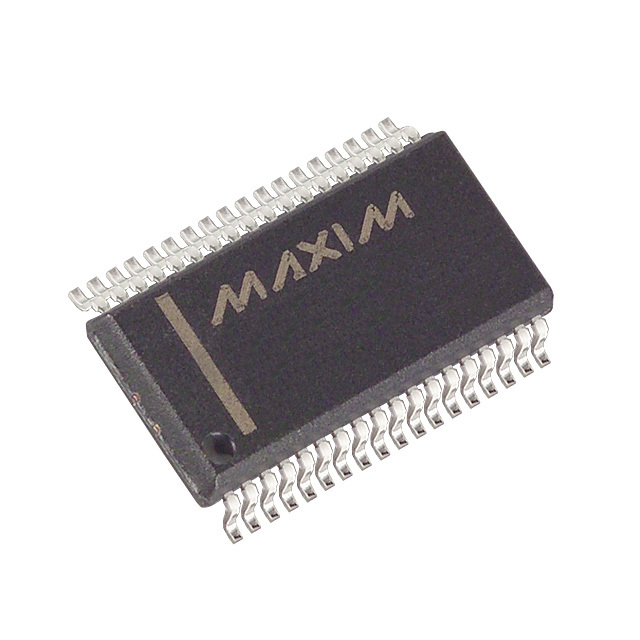

MAX6956AAX+T от Analog Devices / Maxim Integrated

Общее описание: MAX6956AAX+T — это 4-канальный LED-драйвер с интерфейсом I2C, использующийся для управления различными дисплеями на светодиодах. Этот интегральный компонент предназначен для снижения энергопотребления и упрощения схемотехнических решений при работе с LED-дисплеями. Микросхема выполняет функции сканирования и управления яркостью светодиодов, обеспечивая точность и стабильность работы.

Преимущества:

• Низкое энергопотребление (180 µA при 2.5V ~ 5.5V питания)
• Широкий диапазон напряжения питания (2.5V ~ 5.5V)
• Поддержка до 28 светодиодов с индивидуальным управлением яркостью
• Интерфейс I2C для простоты соединений и управления
• Диапазон рабочих температур от -40°C до 125°C, что делает его подходящим для использования в экстремальных условиях

Недостатки:

• Ограниченное количество поддерживаемых светодиодов (максимум 28)
• Требует дополнительной конфигурации через I2C-интерфейс для корректной работы

Типовое использование:

• Панели индикаторов
• Промышленные и бытовые приборы
• Автомобильные дисплеи
• Светодиодные панели и señales

Рекомендации по применению:

• Обеспечьте стабильное питание в пределах 2.5V ~ 5.5V для наибольшей эффективности работы.
• Используйте надёжную изоляцию и защиту от электромагнитных помех, особенно в промышленных или автомобильных приложениях.
• Планируйте прохождение сигналов I2C так, чтобы минимизировать задержки и интерференции, особенно при более длинных трассах на плате.

Основные технические характеристики:

• Диапазон напряжения питания: 2.5V ~ 5.5V
• Ток потребления: 180 µA
• Интерфейс: I2C
• Количество управляемых светодиодов: до 28
• Рабочая температура: от -40°C до 125°C
• Тип корпуса: 36-SSOP (0.295", ширина 7.50mm)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• MAX6955: Похож на MAX6956, но имеет дополнительные функции управления клавишами.
• HT16K33: Аналог от другой компании, может использоваться для управления светодиодными матрицами.
• AS1106: Подобный драйвер светодиодов со схожим функционалом и I2C интерфейсом.

Этот высокопроизводительный светодиодный драйвер MAX6956AAX+T идеально подходит для сложных и энергозависимых приложений дисплейного управления, обеспечивая стабильность и надёжность работы.
