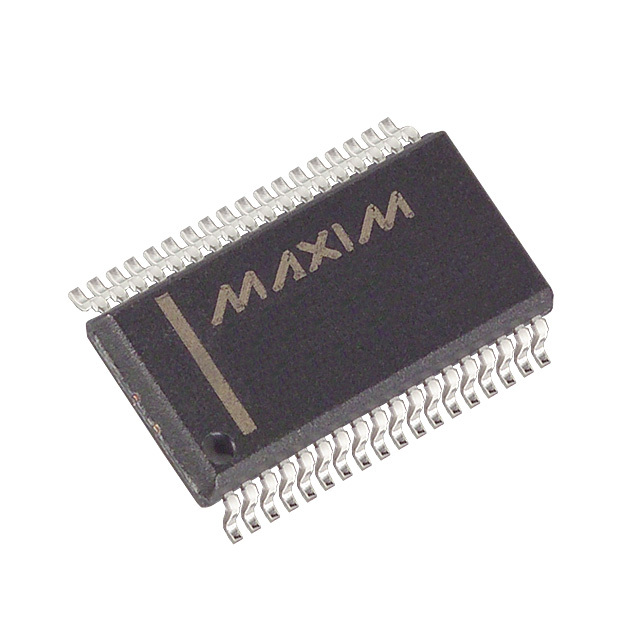

MAX6955AAX+

MAX6955AAX+ от Analog Devices / Maxim Integrated

Общее описание

MAX6955AAX+ — это драйвер светодиодов от Analog Devices / Maxim Integrated, предназначенный для управления дисплеями с 7, 14 и 16 сегментами. Микросхема поддерживает интерфейс I2C и способна управлять до 16 светодиодов с высоким уровнем гибкости и низким энергопотреблением.

Преимущества

• Поддержка нескольких типов дисплеев: 7, 14 и 16 сегментные.
• Интерфейс I2C: Упрощает подключение и управление с микроконтроллерами.
• Широкий диапазон питания: от 2.7V до 5.5V, что делает его совместимым с различными системами.
• Низкое энергопотребление: Всего 22 мА в активном режиме.
• Широкий диапазон рабочих температур: От -40°C до +125°C, подходящий для различных условий эксплуатации.

Недостатки

• Относительно высокий уровень интеграции может превышать потребности некоторых приложений, что может влиять на стоимость.
• Форм-фактор 36-SSOP может требует аккуратного монтажа и специализированного оборудования для пайки.

Типовое использование

• Дисплейные модули: Для сегментных светодиодных дисплеев, предназначенных для отображения числовой информации.
• Промышленные панели управления: Для индикации состояния системы или оборудования.
• Потребительская электроника: Часы, таймеры, бытовые приборы с цифровым интерфейсом.
• Медицинское оборудование: Индикация параметров в медицинских мониторах.

Рекомендации по применению

• Используйте с микропроцессорами, поддерживающими интерфейс I2C.
• Обеспечьте адекватное охлаждение в условиях высокой рабочей температуры.
• Следуйте рекомендациям по пайке для пакета 36-SSOP, чтобы избежать повреждения компонентов.
• Внимательно планируйте конфигурацию схемы для оптимальной работы драйвера и дисплея.

Основные технические характеристики

• Тип дисплея: Светодиодный (LED)
• Конфигурация: 7, 14 и 16 сегментов
• Интерфейс: I2C
• Ток питания: 22 мА
• Напряжение питания: от 2.7V до 5.5V
• Рабочая температура: от -40°C до +125°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус / тип корпуса: 36-SSOP (7.5 мм ширина)

Возможные аналоги

• TLC59116IPW от Texas Instruments — драйвер светодиодов с 16-канальным выходом и интерфейсом I2C.
• STP16CP05 от STMicroelectronics — 16-канальный драйвер светодиодов с интерфейсом SPI.
• AS1130 от ams — 132 светодиодный драйвер матричного дисплея с интерфейсом I2C.

Используйте эти аналоги в зависимости от специфических требований вашей схемы и доступности компонентов на рынке.
