MAX6955AAX+T

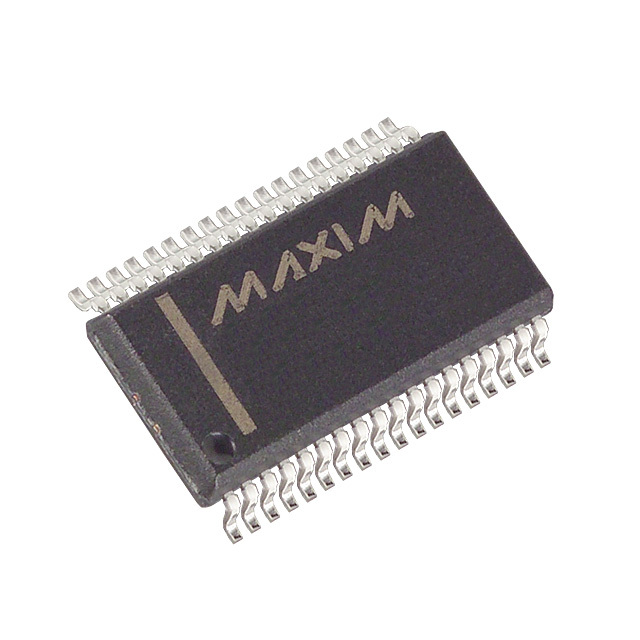

Драйвер дисплея MAX6955AAX+T от Analog Devices / Maxim Integrated

Общее описание

MAX6955AAX+T — это высокопроизводительный драйвер светодиодного дисплея от Analog Devices / Maxim Integrated, предназначенный для управления 7 и 14-сегментными LED дисплеями. Он поддерживает последовательный интерфейс I2C, что делает его идеальным выбором для современных электронных устройств с ограниченным числом выводов для подключения.

Преимущества

• Широкий диапазон напряжения питания: Работает при напряжении от 2,7 до 5,5 В.
• Низкое энергопотребление: Потребляет всего 22 мА.
• Широкий температурный диапазон: Надежно функционирует при температурах от -40°C до 125°C.
• Компактный корпус: Выпускается в корпусе 36-SSOP для поверхностного монтажа.

Недостатки

• Зависимость от контроллера: Требует контроллера для управления по I2C интерфейсу.
• Ограничения по динамическому диапазону: Может быть ограничен в приложениях с очень большим количеством сегментов.

Типовое использование

• Управление многоразрядными цифровыми индикаторами.
• Применение в приборах с индикацией времени, температуры и других параметров.
• Встроенные системы управления, требующие компактного и эффективного решения для индикации.

Рекомендации по применению

• Обеспечьте соответствие диапазону питающих напряжений.
• Старайтесь минимизировать длину соединительных проводов для интерфейса I2C, чтобы уменьшить влияние помех.
• Используйте фильтры на линии питания для уменьшения шумов и повышения стабильности работы.

Основные технические характеристики

• Тип дисплея: Светодиодный (LED)
• Конфигурация: Поддержка 7 и 14 сегментных дисплеев
• Интерфейс: I2C
• Ток потребления: 22 мА
• Напряжение питания: 2,7В - 5,5В
• Диапазон рабочих температур: -40°C - 125°C
• Монтаж: Поверхностный (SMD)
• Корпус: 36-SSOP

Возможные аналоги

• Texas Instruments TLC59116
• NXP PCA9685
• ON Semiconductor CAT9532

Заключение

Драйвер MAX6955AAX+T — это эффективное и компактное решение для управления светодиодными сегментными дисплеями, которое подходит для использования в различных встроенных системах и приборах. Сочетание низкого энергопотребления и широкого диапазона рабочих температур делает его идеальным выбором для большинства приложений.
