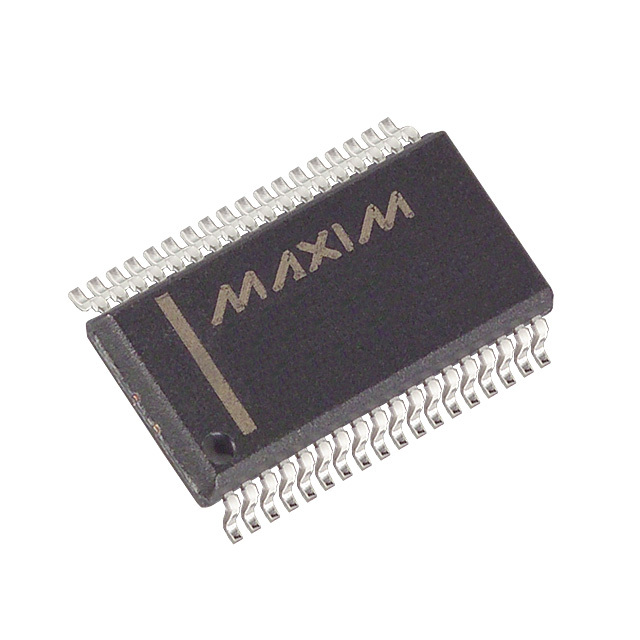

MAX6952EAX+

MAX6952EAX+ от Analog Devices / Maxim Integrated

Общее описание

MAX6952EAX+ — это драйвер светодиодного индикатора, предназначенный для управления четырехзначными светодиодными дисплеями с конфигурацией матрицы 5x7. Чип поддерживает интерфейс 4-Wire Serial и работает в широком диапазоне напряжений питания от 2.7В до 5.5В, что делает его подходящим для использования в разнообразных приложениях.

Преимущества

• Высокая функциональность: Поддержка 4-х обозначений с конфигурацией матрицы 5x7.
• Компактный корпус: 36-выводной SSOP (0.295", 7.50 мм ширина), что упрощает монтаж на плату.
• Широкий диапазон напряжения питания: 2.7В ~ 5.5В, что делает устройство совместимым с различными источниками питания.
• Энергоэффективность: Низкое потребление тока — всего 12 мА.

Недостатки

• Требования по монтажу: ПОВЕРХНОСТНОЕ MONTAЖ требует определенных навыков и оборудования.
• Сложность управления: Требуется умение работы с интерфейсом 4-Wire Serial.

Типовое использование

• Управление светодиодными дисплеями в потребительской и промышленной электронике.
• Применение в системах отображения данных, таких как информационные табло, панели управления.
• Использование в инженерных и научных проектах для визуализации данных.

Рекомендации по применению

• Убедитесь, что ваш источник питания обеспечивает напряжение в диапазоне от 2.7В до 5.5В.
• Правильно настроите интерфейс 4-Wire Serial, чтобы обеспечить надежное взаимодействие с микроконтроллером или другими управляющими устройствами.
• Используйте подходящие технические решения для охлаждения устройства, если предполагается работа в сложных условиях окружающей среды.

Основные технические характеристики

• Тип дисплея: Светодиодный (LED).
• Конфигурация: 5x7 (Матрица).
• Интерфейс: 4-Wire Serial.
• Количество знаков/символов: 4 знака.
• Потребляемый ток: 12 мА.
• Напряжение питания: 2.7В ~ 5.5В.
• Рабочая температура: -40°C ~ 85°C.
• Тип монтажа: Поверхностный монтаж (Surface Mount).
• Корпус / Исполнение: 36-SSOP (0.295", 7.50 мм ширина).

Возможные аналоги

• MAX6951ACWP+T от Analog Devices / Maxim Integrated
• MAX7219CNG+ от Analog Devices / Maxim Integrated

Используя MAX6952EAX+, вы получаете надежное и эффективное устройство для управления светодиодными дисплеями, способное работать в различных условиях и с широким спектром источников питания.
