MAX6934AQH+D

MAX6934AQH+D от Analog Devices/Maxim Integrated

Общее описание: MAX6934AQH+D — высокоинтегрированный драйвер для вакуумно-люминесцентных (VF) дисплеев, предназначенный для управления до 128 сегментов или 16 символов. Этот чип имеет последовательный интерфейс, что упрощает его соединение с микроконтроллерами и другими цифровыми устройствами.

Преимущества:

• Высокая выходная мощность: Поддержка питания дисплея от 8V до 76V.
• Экономичность по энергопотреблению: Минимальное потребление тока в режиме покоя.
• Простота интеграции: Последовательный интерфейс 4-Wire облегчает подключение и управление.
• Эксплуатационная надежность: Рабочий температурный диапазон от -40°C до +125°C.

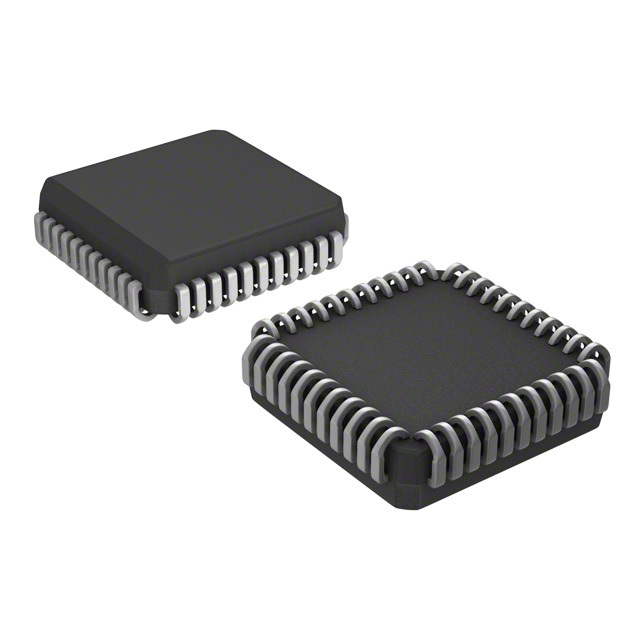

• Компактность: Монтируется на поверхность в корпусе 44-PLCC (16.59x16.59).

Недостатки:

• Требуется осторожное обращение при монтаже из-за высокой плотности выводов.
• Не подходит для дисплеев с более чем 128 сегментами без дополнительных схем расширения.

Типовое использование:

• Панели управления бытовой техникой.
• Дисплеи автомобильной электроники.
• Промышленные контрольно-измерительные приборы.
• Информационные табло и рекламные вывески.

Рекомендации по применению:

• Обеспечьте надлежащую развязку питания и заземления для минимизации шумов.
• Используйте рекомендованные производителем компоненты для обвязки, чтобы избежать проблем с работоспособностью.
• При проектировании интерфейса обратите внимание на допустимые уровни напряжения и токов.

Основные технические характеристики:

• Тип дисплея: Вакуумно-люминесцентный (VF)
• Конфигурация: -
• Интерфейс: Последовательный 4-Wire
• Число символов или сегментов: До 128 сегментов или 16 символов
• Потребляемый ток: 2 мА
• Питание: 8V ~ 76V
• Рабочая температура: -40°C ~ +125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 44-PLCC (16.59x16.59 мм)

Возможные аналоги:

• MAX6921: Также является драйвером VF дисплеев, но имеет меньшую выходную мощность и иной корпус.
• MAX6931: Имеет схожие характеристики, но может быть ограничен по числу управляемых сегментов.

Заключение

MAX6934AQH+D от Analog Devices/Maxim Integrated представляет собой мощное и удобное решение для управления VF дисплеями в различных приложениях. Сочетание высокой производительности и широкого диапазона питающих напряжений делает этот драйвер незаменимым в системах с высокими требованиями к надежности и качеству отображения.
