MAX660ESA+T

MAX660ESA+T - Универсальный ИС преобразования напряжения

Общее описание

MAX660ESA+T от Analog Devices / Maxim Integrated представляет собой универсальный интегральный стабилизатор с зарядовым насосом (Charge Pump), который может использоваться для преобразования положительного напряжения в отрицательное или удвоения входного напряжения. Этот стабилизатор предназначен для работы в компактных устройствах и применяется в ситуациях, где требуется преобразование напряжения с минимальными потерями.

Преимущества

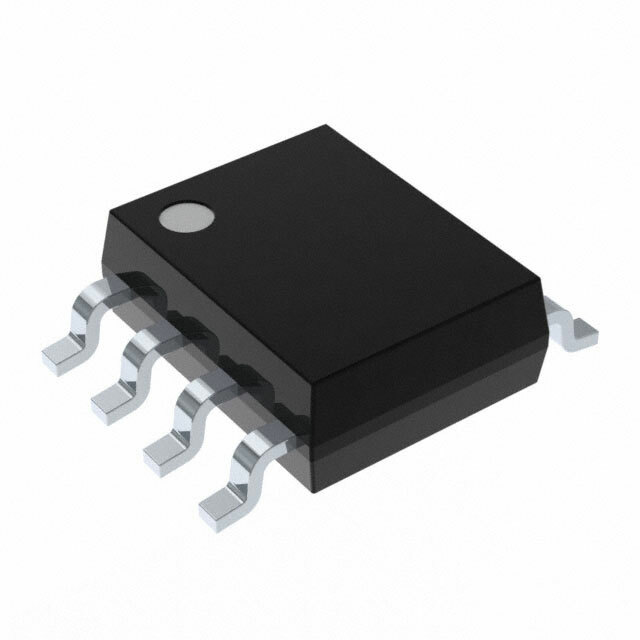

• Компактный корпус 8-SOIC, подходящий для поверхностного монтажа.
• Способность работать как в режиме инверсии, так и в режиме удвоения входного напряжения.
• Низкий уровень шума благодаря высокой частоте переключения.
• Высокая эффективность благодаря низкому внутреннему сопротивлению.
• Простая обвязка благодаря минимальному количеству внешних компонентов.

Недостатки

• Ограниченная выходная мощность (до 100 мА), что делает его менее пригодным для приложений, требующих более высоких токов.

Типовое использование

• Генерация отрицательного напряжения для аналоговых схем.
• Удвоение напряжения для питания маломощных схем.
• Источники питания для портативных устройств.
• Поддержка функций низковольтных дисплеев.

Рекомендации по применению

• Всегда используйте фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций напряжения и повышения стабильности работы устройства.
• При работе в инверсном режиме использование диодов Шоттки может улучшить общую эффективность схемы.
• Оптимизируйте параметры внешних компонентов в соответствии с данными из технической документации производителя для достижения максимальной производительности.

Основные технические характеристики

• Функция: Ratiometric
• Конфигурация выхода: Положительный или отрицательный
• Топология: Зарядовый насос (Charge Pump)
• Тип выхода: Фиксированный
• Количество выходов: 1
• Входное напряжение (мин): 1.5 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение (мин/фиксированное): -Vin, 2Vin
• Выходной ток: 100 мА
• Частота переключения: 10 кГц, 80 кГц
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный

Возможные аналоги

• MAX660CSA+ - аналогичное изделие, представленное в корпусе SOIC для поверхностного монтажа.
• ICL7660SCPA+ от Intersil - аналогичный стабилизатор с зарядовым насосом.
• LTC1044 от Linear Technology - высокоэффективный преобразователь напряжения.

Примечание: При выборе аналогов важно учитывать их совместимость по ключевым параметрам, таким как рабочее напряжение, максимальный выходной ток и топология схемы.
