MAX5895EGK+D

MAX5895EGK+D от Analog Devices / Maxim Integrated

Общее описание

MAX5895EGK+D — это высокопроизводительный 16-битный цифроаналоговый преобразователь (ЦАП) производства Analog Devices / Maxim Integrated, предназначенный для высокоскоростных и точных приложений. Он поддерживает дифференциальный выходной сигнал и параллельный интерфейс данных, обеспечивая оптимальную производительность в самых требовательных условиях.

Преимущества

• Высокая разрядность: 16-битовая точность обеспечивает детализированные и точные аналоговые выходные сигналы.
• Высокая скорость установления сигнала: Быстрое время установления в 11нс минимизирует задержки и повышает производительность системы.
• Гибкость источника опорного напряжения: Поддержка внешнего и внутреннего опорного напряжения.
• Широкий диапазон аналогового и цифрового питания: Поддержка питания от 1.71В до 3.465В для аналоговых цепей и от 1.71В до 1.89В для цифровых.
• Интегрированная архитектура с интерполяцией: Улучшает преобразование и уменьшает искажения.

Недостатки

• Необходимость внешнего источника опорного напряжения в некоторых конфигурациях может увеличить сложность схемы.
• Высокая стоимость по сравнению с ЦАП более низкой разрядности.

Типовое использование

• Коммуникационные системы: Для преобразования цифровых сигналов в аналоговые для передачи по каналам связи.
• Цифровое аудио оборудование: Для высококачественного звука в аудиофильских устройствах и профессиональной аудиотехники.
• Измерительные приборы: Для точного преобразования сигналов в лабораторных и промышленных условиях.

Рекомендации по применению

• Обеспечьте качественное питание и заземление для минимизации шумов.
• Используйте подходящие схемы фильтрации для сглаживания выходного сигнала.
• Разработайте схему с учетом требований к тепловыделению и охлаждению.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 2
• Время установления сигнала: 11нс (типичное)
• Выходной тип: Токовый - небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Источник опорного напряжения: Внешний, внутренний
• Напряжение питания (аналоговое): 1.71В ~ 1.89В, 3.135В ~ 3.465В
• Напряжение питания (цифровое): 1.71В ~ 1.89В
• Общая нелинейность (INL): ±3 LSB
• Дифференциальная нелинейность (DNL): ±1 LSB
• Архитектура: Интерполирующий ЦАП
• Рабочая температура: -40°C ~ 85°C

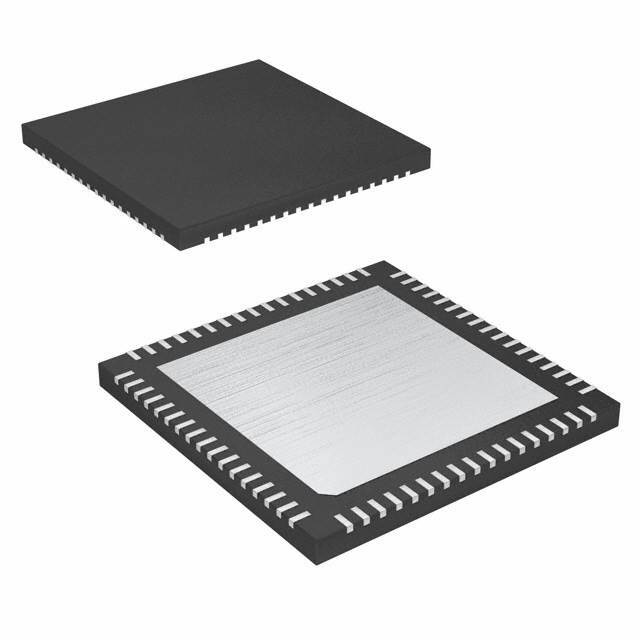

• Корпус / Конструкция: 68-VFQFN с выводным контактом
• Установка: Поверхностный монтаж

Возможные аналоги

• AD9737A от Analog Devices
• DAC3484 от Texas Instruments
• LTC1668 от Analog Devices

Эти компоненты могут послужить возможной заменой в некоторых приложениях, однако всегда рекомендуется проверять конкретные характеристики и совместимость для вашего проекта.
