MAX5894EGK+D

ЦАП MAX5894EGK+D от Analog Devices/Maxim Integrated

Общее описание

MAX5894EGK+D — это высокоточный 14-разрядный цифровой-аналоговый преобразователь (ЦАП) с двумя каналами от компании Analog Devices (ранее Maxim Integrated). Устройство предназначено для применения в высокоскоростных системах передачи данных. Благодаря передовым характеристикам и низкой оседлой ошибке, оно идеально подходит для самых требовательных приложений, таких как беспроводные и проводные телекоммуникации, тестовое оборудование и системы, требующие высокоэффективного цифрового и аналогового интерфейса.

Преимущества

• Высокая Разрядность: 14-битный ЦАП обеспечивает высокую точность и разрешение.
• Двухканальный ЦАП: Поддержка двух независимых каналов улучшает многоканальные системы.
• Быстрое Время Установления: Типичное время установления всего 11 нс, что идеально для высокочастотных приложений.
• Низкое Потребление Энергии: Рабочее напряжение 1.71В - 1.89В (цифровое) и 3.135В - 3.465В (аналоговое) способствует снижению энергопотребления.

Недостатки

• Внешний Референс: Требуются дополнительные компоненты для генерации внешнего эталонного напряжения.
• Требуется Повышенная Сложность Системы Питания: Система требует двух различных напряжений питания, что может потребовать более сложной конфигурации схемы.

Типовое использование

• Системы беспроводной связи
• Тестовое оборудование
• Рационализация сигнала
• Оптические сети
• Процессинговые системы

Рекомендации по применению

• Для достижения максимальной производительности, рекомендуется установить внешние фильтры для минимизации шума в аналоговой части.
• Обеспечить надёжное заземление и минимизировать взаимное пересечение аналоговых и цифровых линий для максимального снижения помех.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 2 канала
• Время установления: 11 нс (Тип.)
• Выходное напряжение: Ток, необработанный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип референса: Внешний, Внутренний
• Напряжение питания (аналоговое): 1.71В ~ 1.89В, 3.135В ~ 3.465В
• Напряжение питания (цифровое): 1.71В ~ 1.89В
• Нелинейность (INL/DNL): ±1, ±0.5
• Рабочая температура: -40°C ~ 85°C

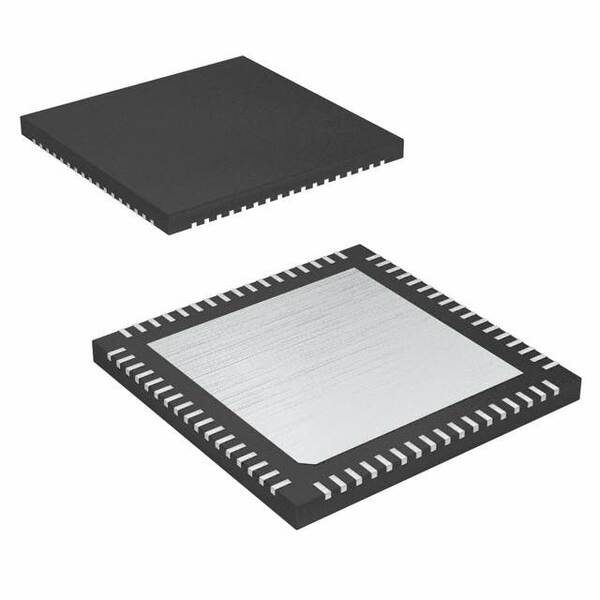

• Корпус: 68-QFN (10x10)
• Тип монтажа: Поверхностный монтаж

Аналоги

• AD9736BCPZ от Analog Devices
• DAC34H84IRGCT от Texas Instruments
• AD9707BCPZ от Analog Devices

Заключение

MAX5894EGK+D — это высокоэффективный компонент для широкого спектра применений, требующих точного цифрового-аналога преобразования. Он предлагает превосходную комбинацию высокой производительности, точности и скорости, что делает его универсальным выбором для разработки современных электронных систем.
