Описание для MAX5889EGK+D от Analog Devices / Maxim Integrated

Общее описание

MAX5889EGK+D - это 12-битный высокоскоростной цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated, предназначенный для использования в системах, требующих высокой точности и быстродействия. Он поддерживает одноканальный вывод с архитектурой токового рулевого управления и дифференциальный выход.

Преимущества

• Высокая разрешающая способность: 12-битная архитектура обеспечивает точный аналоговый выход.
• Высокое быстродействие: Типичное время установления составляет всего 11 мкс.
• Гибкость в применении: Поддержка как внутреннего, так и внешнего эталонного напряжения.
• Поддержка различных напряжений питания: Аналоговое и цифровое питание в диапазоне от 1.71V до 3.465V.

Недостатки

• Высокая сложность в использовании: Требует глубоких знаний в области электроники и сложных схемотехнических разработок.
• Повышенные требования к охлаждению: При интенсивной работе может потребоваться дополнительное управление тепловыми режимами.

Типовое использование

• Коммуникационные системы: Преобразование данных в аналоговые сигналы для радиочастотных передатчиков.
• Обработка сигналов: Применение в системах цифровой обработки сигналов (DSP).
• Медицинские приборы: Использование в высокоточных измерительных приборах.
• Военное и аэрокосмическое оборудование: Высоконадежные системы, требующие стабильных и точных аналоговых сигналов.

Рекомендации по применению

• Используйте качественные источники питания для обеспечения стабильной работы.
• Обеспечьте правильное охлаждение микросхемы, особенно при интенсивной работе.
• При проектировании печатной платы уделите внимание заземлению и шинам питания для минимизации шумов и помех.
• Разместите блокировочные конденсаторы как можно ближе к выводам питания для улучшения фильтрации высокочастотных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов ЦАП: 1
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип эталона: Внешний, внутренний
• Напряжение питания, аналоговое: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Напряжение питания, цифровое: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Погрешность линейности (INL/DNL): ±0.25, ±0.15 LSB
• Архитектура: Токовое рулевое управление
• Рабочая температура: -40°C ~ 85°C

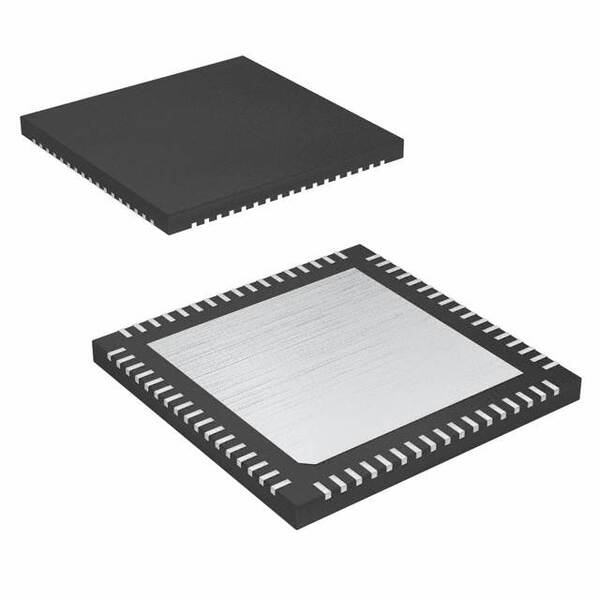

• Корпус: 68-VFQFN с экспонированной подложкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9707 от Analog Devices
• DAC7678 от Texas Instruments
• LTC1668 от Linear Technology

Используйте данное описание для удобного выбора и интеграции компонента в ваши схемотехнические решения!
