MAX5886EGK+D

Описание для компонента MAX5886EGK+D от Analog Devices / Maxim Integrated

Общее описание

MAX5886EGK+D – это высокоэффективный 12-битный цифровой аналоговый преобразователь (DAC) с одним каналом, произведённый компанией Analog Devices / Maxim Integrated. Устройство предназначено для преобразования цифровых сигналов в аналоговые с высоким разрешением, что делает его идеальным выбором для различных приложений требующих высокой точности и быстродействия.

Преимущества

• Высокое разрешение: 12-битный выходной сигнал обеспечивает высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 11µs, что снижает задержки в работе схемы.
• Интегрированный интерфейс: LVDS – Parallel интерфейс облегчает интеграцию в системы с низким напряжением и высокими требованиями к скорости передачи данных.
• Универсальность источника опорного напряжения: Поддерживает как внешний, так и внутренний источник опорного напряжения.

Недостатки

• Требования к монтажу: Компактный корпус типа 68-QFN требует высокоточного монтажа на печатной плате.

Типовое использование

• Телекоммуникационные системы
• Медицинское оборудование
• Прецизионные измерительные приборы
• Системы автоматизации

Рекомендации по применению

1. Питание: Убедитесь, что в цепи питания подается стабильное напряжение в диапазоне 3.135V ~ 3.465V для как аналоговой, так и цифровой части.
2. Стабильность температуры: Для достижения лучших результатов рекомендуем использовать устройство в среде с контролируемой температурой в диапазоне -40°C ~ 85°C.
3. Передача данных: Для интерфейса LVDS важно соблюсти требования по качеству сигнала, чтобы избежать искажений при передаче данных.

Основные технические характеристики

• Разрядность: 12 бит
• Количество преобразователей D/A: 1
• Время установления: 11µs (типичное)
• Тип выхода: Токовый, необуференный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - Parallel
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 3.135V ~ 3.465V
• Напряжение питания, цифровое: 3.135V ~ 3.465V
• ИНЛ/ДНЛ (LSB): ±0.2, ±0.15
• Архитектура: Токовое управляющее
• Рабочая температура: -40°C ~ 85°C

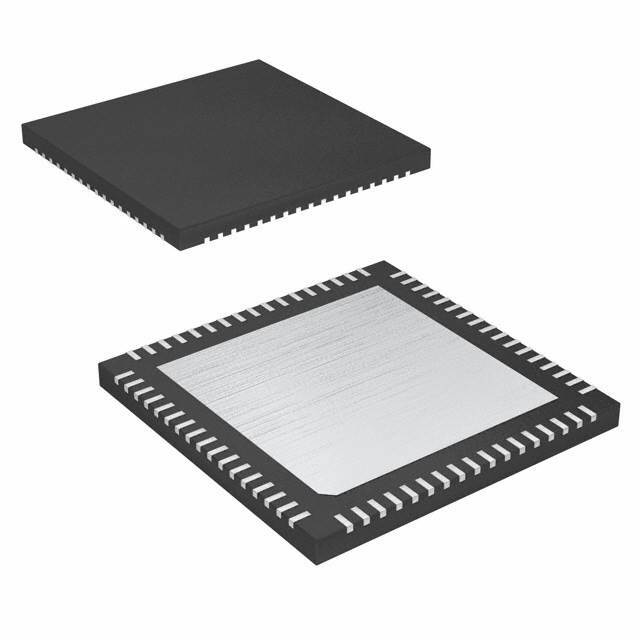

• Корпус / упаковка: 68-VFQFN с открытой площадкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5425 от Analog Devices – 12-битный, одно-канальный DAC
• LTC1257 от Linear Technology – 12-битный, токовый выход DAC

Это описание компонентов поможет вам лучше понять возможности и особенности MAX5886EGK+D при проектировании ваших электронных схем и устройств.
