MAX5885EGM+TD

MAX5885EGM+TD от Analog Devices / Maxim Integrated

Общее описание

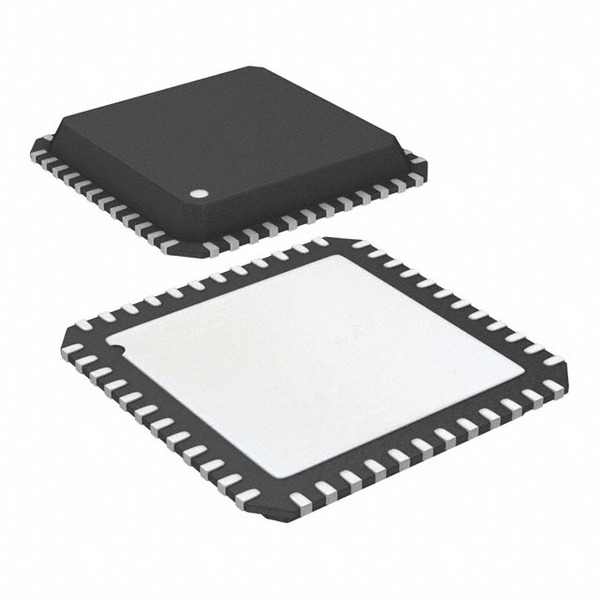

MAX5885EGM+TD — это 16-ти разрядный цифро-аналоговый преобразователь (ЦАП) с дифференциальным выходом, предназначенный для высокоскоростных приложений. Он выполнен в корпусе 48-QFN с габаритами 7x7 мм и подходит для монтажа на поверхность.

Преимущества

• Высокая точность: 16-разрядный формат обеспечивает высокую точность и разрешение.
• Быстрое время установления: 11 микросекунд для типичных применений.
• Дифференциальный выход: Уменьшение влияния шумов и улучшенная устойчивость к наводкам.
• Гибкость в использовании источников опорного напряжения: Поддерживаются как внешний, так и внутренний опорные напряжения.

Недостатки

• Требование к точности внешних компонентов: Для максимальной производительности возможно потребуется использование высококачественных опорных источников напряжения и других компонентов схемы.
• Сложность в разработке схемы: Более сложные требования к проектированию для обеспечения максимальной производительности и минимизации шумов.

Типовое использование

• Системы измерения и управления: Высокоточные системы, требующие конверсии цифро-аналоговых данных с высокой точностью.
• Аудиоустройства: Высококачественные аудиоаппараты.
• Тестовое и измерительное оборудование: Прецизионные измерительные приборы.
• Военная и авиационная электроника: Устройства, предъявляющие высокие требования к точности и стабильности сигнала.

Рекомендации по применению

• Обеспечьте высокое качество источников питания и их стабилизацию для минимизации влияния шумов.
• Используйте экранирование для уменьшения наводок и внешних электромагнитных помех.
• При проектировании печатной платы придерживайтесь рекомендаций производителя для разведения сигнальных и силовых цепей.

Основные технические характеристики

• Разрядность: 16 бит
• Количество преобразователей ЦАП: 1
• Время установления: 11 микросекунд (типичное)
• Тип выхода: Дифференциальный, выход по току
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3.135В ~ 3.465В
• Напряжение питания, цифровое: 3.135В ~ 3.465В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-QFN (7x7 мм)

Возможные аналоги

• Analog Devices AD9767: 16-битный ЦАП с аналогичными характеристиками.
• Texas Instruments DAC5676: Высокоскоростной 16-битный ЦАП с паритетными параметрами, но другими временными характеристиками.

Используйте MAX5885EGM+TD для высокоточных приложений, где требуется высокая скорость и точность преобразования сигнала.
