MAX5876EGK

Описание для MAX5876EGK от Analog Devices / Maxim Integrated

Общее описание

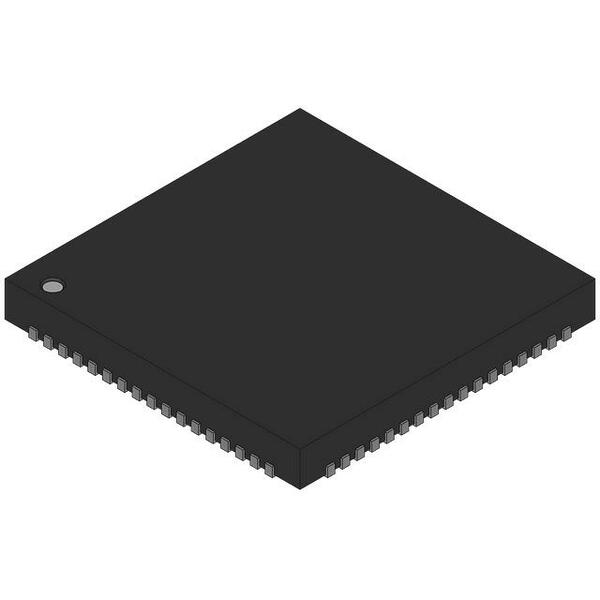

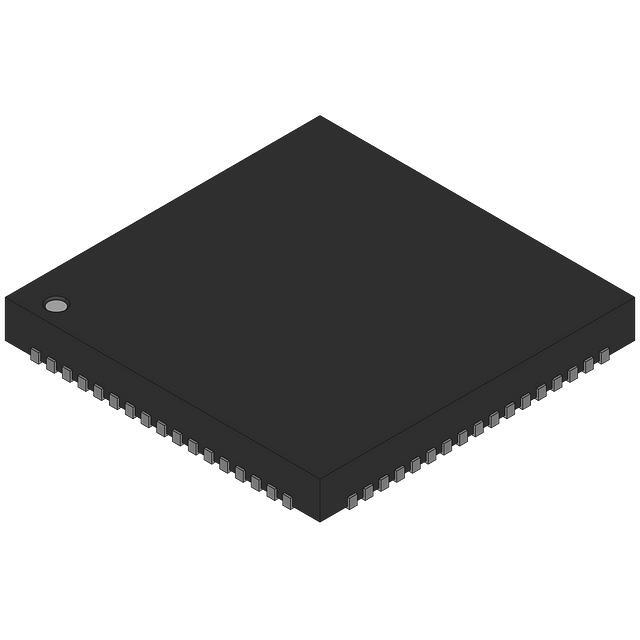

MAX5876EGK — это высокопроизводительный 12-битный цифро-аналоговый преобразователь (ЦАП) с двумя каналами и LVDS интерфейсом передачи данных. Он разработан для использования в системах, требующих точного преобразования цифрового сигнала в аналоговый. Устройство выполнено в компактном корпусе 68-QFN (10x10 мм) с низким энергопотреблением, что делает его идеальным для применения в различных приборах и системах.

Преимущества

• Высокая точность: 12 бит разрешения обеспечивает отличное качество сигнала.
• Высокая скорость: время установления сигнала составляет всего 14 нс.
• LVDS интерфейс: позволяет передавать данные на высоких скоростях при низком уровне помех.
• Компактный корпус: 68-QFN (10x10 мм) снижает занимаемое место на плате.
• Широкий диапазон рабочих напряжений: поддержка работы при напряжениях от 1.71 В до 3.465 В.

Недостатки

• Не буферизованный выход: может потребоваться внешний буфер для некоторых применений.
• Внешний или внутренний опорный источник: необходимость использования внешних компонентов для внешнего опорного сигнала.

Типовое использование

• Беспроводные и проводные системы связи
• Системы обработки видео и изображения
• Высокоскоростные адекватирующие системы
• Военные и аэрокосмические системы
• Медицинские приборы и оборудование для диагностики

Рекомендации по применению

1. Питание: Убедитесь, что диапазон напряжений питания (1.71В ~ 3.465В) соблюдается для аналоговой и цифровой частей схемы.
2. Опорный сигнал: При использовании внешнего опорного сигнала выберите стабильный источник с низким уровнем шума.
3. Монтаж: Устройство должно быть правильно смонтировано на печатной плате для обеспечения надежного электрического контакта и минимизации шумов.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 2
• Время установления сигнала: 14 нс (типичное)
• Выходной сигнал: Ток - не буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного сигнала: Внешний, внутренний
• Напряжение питания, аналоговое: 1.71 В ~ 3.465 В
• Напряжение питания, цифровое: 1.71 В ~ 3.465 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Уровень интегральной нелинейности (INL/DNL): ±0.2, ±0.1 LSB
• Архитектура: Токо-стервённый
• Корпус / количество выводов: 68-QFN (10x10 мм)

Возможные аналоги

• AD9122 от Analog Devices
• DAC3283 от Texas Instruments
• LTC1660 от Linear Technology

Заключение

MAX5876EGK от Analog Devices / Maxim Integrated — это надёжный и высокоэффективный двойной 12-битный ЦАП с LVDS интерфейсом, идеально подходящий для широкого спектра высокоскоростных и точных приложений.
