MAX5875EGK+D от Analog Devices / Maxim Integrated

Общее описание

MAX5875EGK+D представляет собой высокоскоростной 16-битный ЦАП (цифро-аналоговый преобразователь) фирмы Analog Devices / Maxim Integrated. Этот ЦАП предназначен для приложений, требующих высокой точности и быстрого отклика. Он поддерживает два канала и может работать в широком диапазоне температур и напряжений.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность преобразования цифровых сигналов в аналоговые.
• Быстродействие: Время установления сигнала составляет всего 14 нс, что делает этот ЦАП подходящим для высокоскоростных приложений.
• Гибкость в управлении напряжением: Поддержка различных напряжений питания (1.71V ~ 1.89V, 3.135V ~ 3.465V).
• Поддержка дифференцированного выхода: Обеспечивает улучшенную точность и снижение шумов.

Недостатки

• Необходимость внешнего референсного напряжения: В некоторых приложениях потребуется дополнительный компонент для подачи опорного напряжения.

Типовое использование

• Телекоммуникации: Применение в системах передачи данных и цифровой связи.
• Медицинские устройства: Использование в высокоточных медицинских приборах.
• Измерительные приборы: Применение в точных измерительных установках и датчиках.

Рекомендации по применению

• Используйте качественную обвязку: Для достижения максимальной точности используйте конденсаторы низкого уровня шума и другие высококачественные пассивные компоненты.
• Температурные условия: Убедитесь, что устройство работает в пределах допустимого температурного диапазона (-40°C ~ 85°C).
• Защита от электронного шума: При проектировании схемы учитывайте необходимость защиты от электромагнитных помех.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 2
• Время установления: 14 нс
• Тип выхода: Токовый, небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип референса: Внешний, внутренний
• Напряжение питания, аналоговое: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Напряжение питания, цифровое: 1.71V ~ 1.89V, 3.135V ~ 3.465V

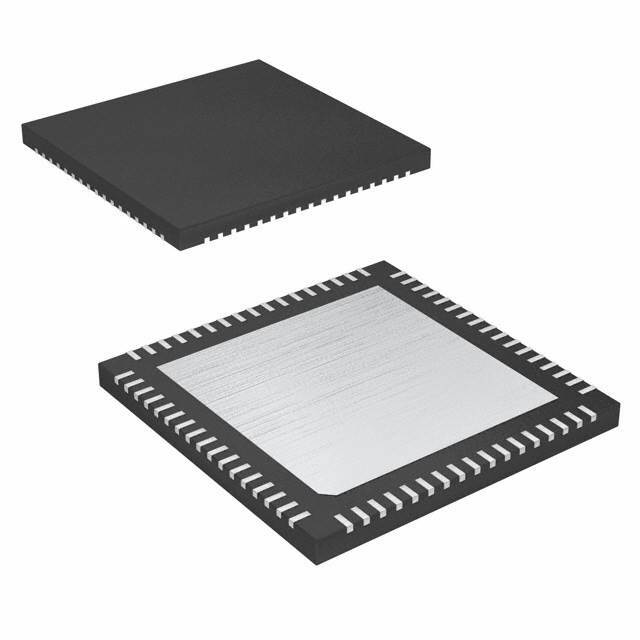

• Пакет / корпус: 68-VFQFN Exposed Pad
• Температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• MAX5873: Похожий по характеристикам ЦАП от того же производителя с немного меньшим быстродействием.
• AD9777: 16-битный ЦАП от Analog Devices с аналогичными характеристиками, но другой конфигурацией и интерфейсом данных.

Этот ЦАП является отличным выбором для приложений, требующих высокой точности и быстрого отклика.
