MAX5873EGK+D

MAX5873EGK+D от Analog Devices / Maxim Integrated

Общее описание

MAX5873EGK+D – это высокоскоростной 12-битный цифровой-аналоговый преобразователь (ЦАП) с двумя каналами, предназначенный для преобразования цифровых сигналов в аналоговые. Он обладает широким диапазоном рабочих напряжений и высокими скоростными характеристиками, что делает его идеальным выбором для разнообразных приложений в области телекоммуникаций и обработки сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное качество преобразования.
• Высокоскоростная работа: Типовое время установления составляет всего 14 нс.
• Множественные источники питания: Поддерживает аналоговые и цифровые источники питания в диапазоне от 1.71V до 3.465V.
• Гибкость интерфейса: Поддержка параллельного интерфейса и возможность работы с внутренним или внешним опорным напряжением.

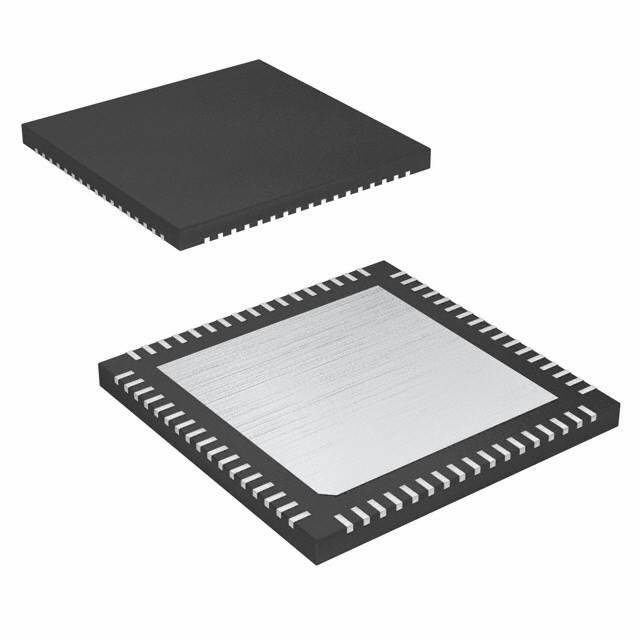

• Компактный корпус: Доступен в компактном корпусе 68-QFN (10x10), что упрощает интеграцию в плотно упакованные устройства.

Недостатки

• Сложность в управлении температурными условиями: Необходимость поддержания температуры в диапазоне от -40°C до +85°C может усложнить проектирование в особенно жестких эксплуатационных условиях.

Типовое использование

• Цифровые телекоммуникации: Используется для обработки сигналов в базовых станциях и другом телекоммуникационном оборудовании.
• Осциллографы и измерительные приборы: Применяется в сложных осциллографах, спектрометрах и других измерительных устройствах.
• Аудио- и видеотехника: Применяется в профессиональных аудио- и видеоустройствах для высококачественного преобразования сигналов.

Рекомендации по применению

• Обеспечьте стабильное напряжение питания в пределах заявленных параметров для надежной работы.
• Для достижения наилучших результатов используйте внешний источник опорного напряжения.
• Поддерживайте рабочую температуру в пределах от -40°C до +85°C для обеспечения стабильных характеристик.

Основные технические характеристики

• Разрешение: 12 бит
• Число ЦАП: 2
• Время установления: 14 нс (типичное)
• Тип выхода: Токовый - небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое напряжение питания: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Цифровое напряжение питания: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Архитектура: Токовое управление
• Рабочая температура: -40°C ~ 85°C
• Корпус: 68-QFN (10x10)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD9767 от Analog Devices
• DAC5571 от Texas Instruments
• LTC1668 от Linear Technology

Этот ЦАП сочетает в себе высокую точность и скорость, что делает его отличным выбором для широкого спектра профессиональных и промышленных приложений.
