MAX5858ECM

MAX5858ECM от Analog Devices / Maxim Integrated

Общее описание

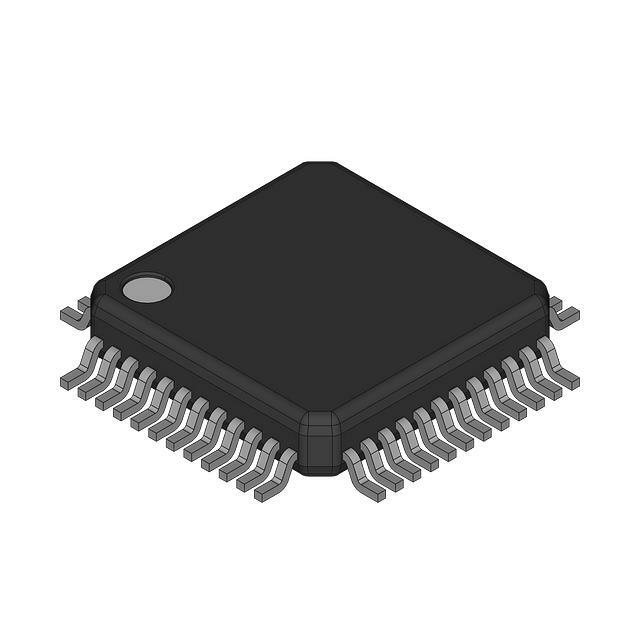

MAX5858ECM — это высокоскоростной, низкопотребляющий, 10-битный двухканальный цифрово-аналоговый преобразователь (ЦАП) производства Analog Devices / Maxim Integrated. Он предназначен для применения в системах, где требуется высокая точность преобразования и минимальное энергопотребление. Устройство выполнено в компактном корпусе типа 48-TQFP-EP (7x7).

Преимущества

1. Высокое разрешение: 10-битный выход обеспечивает высокую точность преобразования.
2. Два канала: Возможность одновременного преобразования двух независимых сигналов.
3. Низкое энергопотребление: Пониженное энергопотребление делает его подходящим для чувствительных к энергозатратам приложений.
4. Высокая скорость: Время установления 11 нс (тип.) позволяет использовать ЦАП в высокоскоростных приложениях.

Недостатки

1. Компактный корпус: Монтаж и пайка могут требовать более высокого уровня квалификации из-за компактного корпуса.
2. Внешние компоненты: Для полного функционирования может потребоваться использование внешних компонентов, таких как стабилизированные источники питания.

Типовое использование

• Беспроводные коммуникации и вещание: Используется в передатчиках и других высокочастотных устройствах.
• Радио и телевидение: Применяется при обработке аналоговых и цифровых сигналов.
• Системы медицинской диагностики: Применяется в медицинских устройствах для преобразования высокоточных сигналов.
• Цифровая обработка сигналов: Используется в широком диапазоне систем цифровой обработки сигналов (DSP).

Рекомендации по применению

1. Использование хороших практик при пайке: Для монтажа компонента используйте технику пайки для поверхностного монтажа (SMT), чтобы избежать повреждения корпуса.
2. Соблюдение электрических параметров: Убедитесь в соблюдении параметров напряжения и рабочей температуры, указываемых в дата-шите.
3. Использование фильтров питания: Рекомендуется применение фильтров питания для минимизации шумов и улучшения точности работы ЦАП.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП-конвертеров: 2
• Время установления: 11 нс (тип.)
• Тип выхода: Токовый — без буфера
• Дифференциальный выход: Да
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговая часть: 2.7В ~ 3.3В
• Напряжение питания, цифровая часть: 2.7В ~ 3.3В
• Нелинейность INL/DNL (LSB): ±0.5, ±0.25
• Архитектура: Интерполяционный ЦАП с избыточной дискретизацией
• Рабочая температура: -40°C ~ 85°C
• Корпус / упаковка: 48-TQFP с открытой подложкой (7x7)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9739A от Analog Devices: 14-битный ЦАП с высокими характеристиками для аналогичных применений.
• LTC1668 от Linear Technology (Analog Devices): 16-битный ЦАП с высокой скоростью и разрешением.
• DAC904 от Texas Instruments: 14-битный ЦАП с высокими характеристиками для радиочастотных приложений.

Используя MAX5858ECM, вы получите высококачественное преобразование с низким энергопотреблением, что делает его отличным выбором для широкого спектра приложений.
