MAX5842LEUB+

MAX5842LEUB+

Общее описание

MAX5842LEUB+ — это 12-битный цифровой-аналоговый преобразователь (DAC) на основе струнной архитектуры, разработанный компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для точного преобразования цифровых сигналов в аналоговые с поддержкой 4 независимых выходных каналов с буферизованным выходным напряжением.

Преимущества

• Высокоточное преобразование: 12-битная разрешающая способность обеспечивает высокую точность и низкий уровень искажений.
• Широкий диапазон входного напряжения: Поддержка питания как для аналоговой, так и для цифровой части в диапазоне от 2.7V до 5.5V.

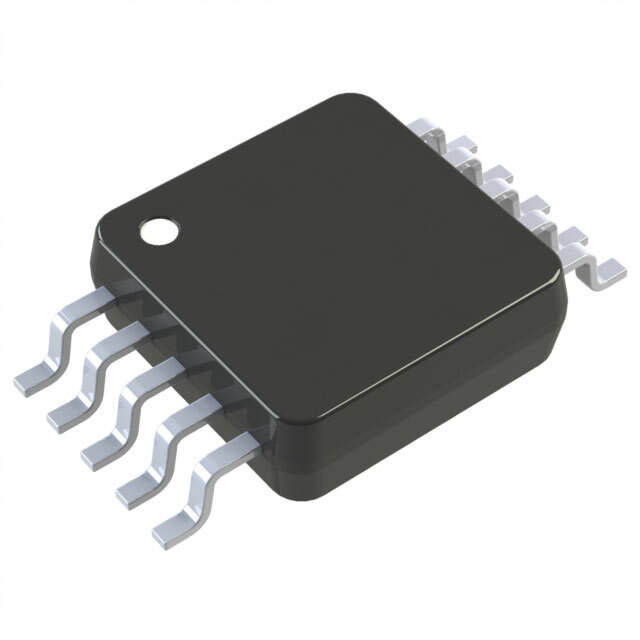

• Компактность: Поставляется в малом 10-контактном корпусе uMAX/uSOP, что позволяет экономить место на печатной плате.
• Низкое энергопотребление: Оптимизирован для минимизации энергозатрат, что подходит для батарейных устройств.

Недостатки

• Зависимость от внешнего опорного напряжения: Для работы требуется внешний опорный сигнал, что может усложнить схему.
• Скорость установления: Время установления сигнала в 12 мкс может быть недостаточным для некоторых высокоскоростных приложений.

Типовое использование

• Инструментальная электроника: Применение в устройствах для измерений и данных.
• Промышленная автоматизация: Используется в системах автоматического управления и мониторинга.
• Потребительская электроника: Применение в аудиоустройствах, видеоэкспандерах и т.д.
• Медицинская техника: Используется в качестве компонента для измерительных и диагностических устройств.

Рекомендации по применению

• Правильное питание: Убедитесь, что напряжение питания находится в рекомендованном диапазоне от 2.7V до 5.5V для стабильной работы.
• Электромагнитная совместимость: Разместите компоненты с минимальным уровнем шума рядом с DAC для избежания внесения помех в сигнал.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 4
• Время установления: 12 µс
• Тип выходного сигнала: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: I2C
• Тип опорного напряжения: Внешнее
• Аналоговое напряжение питания: 2.7V ~ 5.5V
• Цифровое напряжение питания: 2.7V ~ 5.5V
• INL/DNL (LSB): ±2, ±1 (Макс)
• Архитектура: Струнный DAC
• Рабочая температура: -40°C ~ 85°C
• Корпус: 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
• Упаковка: 10-uMAX/uSOP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MAX5216: 16-битный DAC, также от Maxim Integrated, с более высокой разрешающей способностью.
• MCP4725: Одноканальный 12-битный DAC от Microchip Technology, оснащенный встроенным EEPROM.
• DAC7574: Четырехканальный 12-битный DAC от Texas Instruments, аналогичный по функциональности.

Заключение

MAX5842LEUB+ является отличным выбором для применения в устройствах, требующих точного преобразования цифровых сигналов в аналоговые. Благодаря своей небольшой размерности и высокой точности, он подходит для широкого спектра приложений, от промышленной автоматизации до медицинских и потребительских устройств.
