MAX5825AWP+T

5 520,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

MAX5825AWP+T от Analog Devices / Maxim Integrated

Общее описание

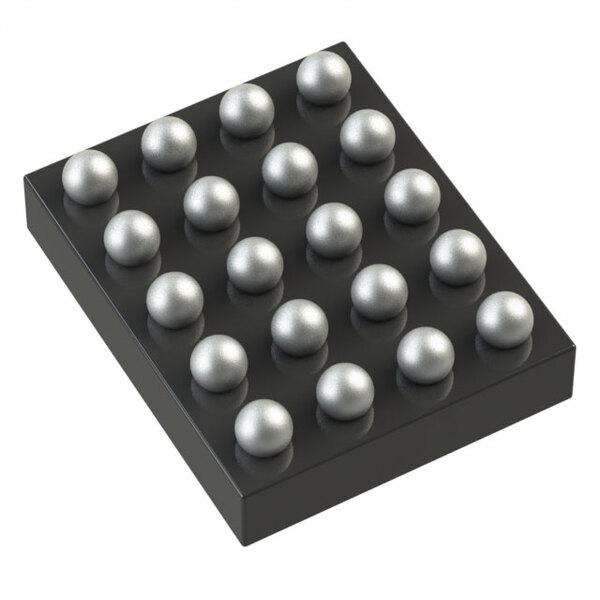

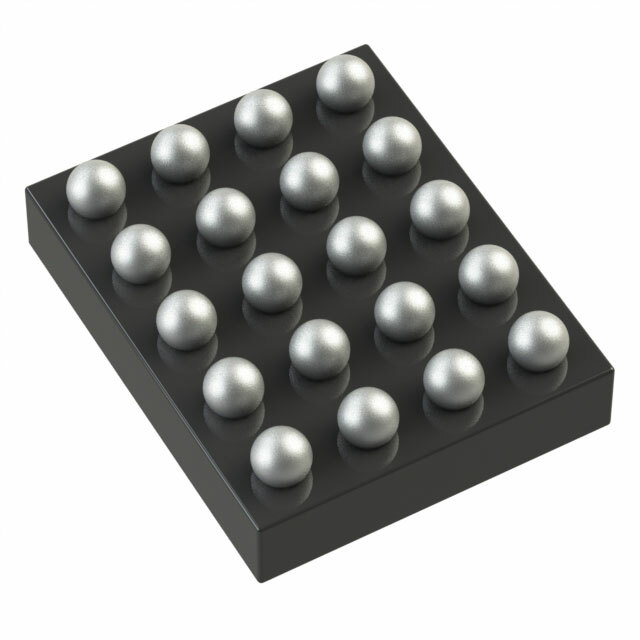

MAX5825AWP+T — это высокий интегрированный 12-битный ЦАП (Цифро-Аналоговый Преобразователь) с восемью выходными каналами, реализованный в компактном 20-контактном корпусе WLP (wafer-level package). Устройство поддерживает работу как с внутренним, так и с внешним опорным напряжением и предназначено для использования в системах с низким энергопотреблением.

Преимущества

  • Высокая разрешающая способность в 12 бит позволяет достигать точного аналогового вывода.
  • Наличие восьми каналов облегчает реализацию многоканальных систем.
  • Компактный корпус (20-WLP) экономит место на плате.
  • Быстрое время установления (4.5 мкс) обеспечивает высокую производительность в динамических приложениях.
  • Широкий диапазон питающих напряжений (2.7В - 5.5В) делает устройство универсальным для различных систем.

Недостатки

  • Относительно высокая стоимость по сравнению с менее функциональными ЦАП.
  • Требуется внимание к тепловому режиму при использовании во время работы при максимальной нагрузке.

Типовое использование

  • Автоматизированные системы управления
  • Медицинские приборы
  • Периферийные устройства компьютеров
  • Аудио и видеотехника
  • Телекоммуникационные устройства

Рекомендации по применению

  • Убедитесь, что опорное напряжение стабильно и соответствует спецификациям для достижения наилучших результатов.
  • Продумайте схемы отвода тепла, если устройство будет работать в высоконагруженных условиях.
  • Используйте хорошие практики разводки плат для минимизации шума и повышения точности выходного сигнала.

Основные технические характеристики

  • Разрядность: 12 бит
  • Количество ЦАП: 8
  • Время установления: 4.5 µс (тип.)
  • Тип выхода: Буферизованный напряжение
  • Дифференциальный выход: Нет
  • Интерфейс данных: I2C
  • Тип опорного напряжения: Внешнее, Внутреннее
  • Питающее напряжение: 2.7В - 5.5В (аналоговое и цифровое)
  • INL/DNL (LSB): ±0.5, ±0.2
  • Архитектура: R-2R
  • Температурный диапазон: -40°C ~ 125°C
  • Корпус / Выводы: 20-WFBGA, WLBGA
  • Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

  • AD5380 от Analog Devices
  • DAC7718 от Texas Instruments
  • LTC2637-LMI8 от Analog Devices

Эти аналоги могут отличаться по характеристикам и стоимости, поэтому рекомендуется внимательно изучить их документацию перед заменой.
