MAX5821LEUA+ от Analog Devices / Maxim Integrated

Общее описание

MAX5821LEUA+ - это 10-битный двухканальный цифро-аналоговый преобразователь (ЦАП) с последовательным интерфейсом I²C. Этот компонент идеально подходит для применения в аналоговых системах, где требуется преобразование цифровых сигналов в высококачественные аналоговые выходные сигналы.

Преимущества

1. Высокое разрешение: 10-битное разрешение обеспечивает точное преобразование данных.
2. Два канала: Возможность независимой работы двух ЦАП в одном корпусе.
3. Последовательный интерфейс I²C: Удобный интерфейс для управления и передачи данных.
4. Низкое энергопотребление: Широкий диапазон питающих напряжений от 2.7 В до 5.5 В.
5. Компактный корпус: Маленький корпус 8-uMAX/uSOP, что позволяет экономить пространство на печатной плате.

Недостатки

• Ограниченная температурная стабильность, что может потребовать дополнительных мер для критичных приложений.
• Максимальное разрешение ограничено 10 битами, что может быть недостаточным для некоторых высокоточных приложений.

Типовое использование

• Генерация аналоговых сигналов в системах управления
• Преобразование цифровых данных в аудиопередаче
• Полиграфическое оборудование
• Медицинская техника
• Автоматизация зданий и управление освещением

Рекомендации по применению

• Для максимальной точности рекомендуется использовать внешний опорный сигнал с высокой стабильностью.
• Разместите компоненты блокировки питания близко к выводам питания для минимизации шумов.
• Используйте правильное экранирование и трассировку для сигналов I²C, чтобы минимизировать помехи.

Основные технические характеристики

• Количество бит: 10
• Количество ЦАП: 2
• Время установления: 12 мкс
• Тип выхода: Напряжение - Буферизированное
• Интерфейс данных: I²C
• Диапазон входного напряжения: 2.7В ~ 5.5В
• INL/DNL (LSB): ±0.5, ±0.5 (макс)
• Архитектура: Лестничная цепь резисторов (String DAC)
• Температурный диапазон: -40°C ~ 85°C

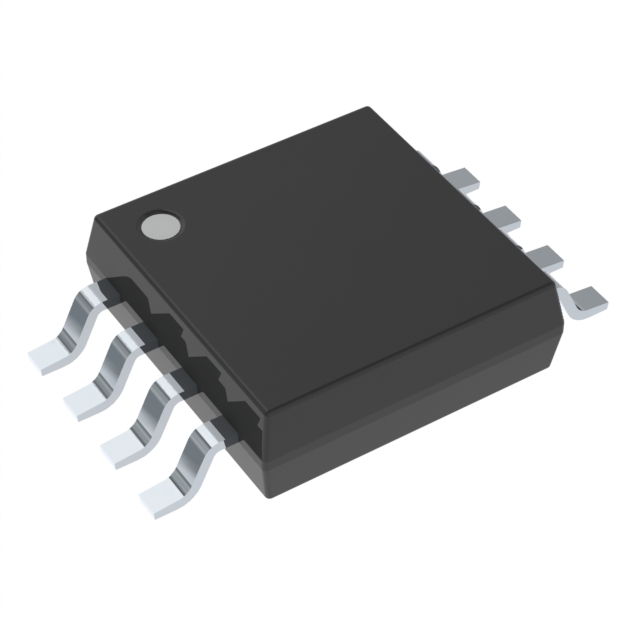

• Корпус: 8-uMAX/uSOP
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• [MCP4725](https://www.microchip.com/wwwproducts/en/en546923) от Microchip Technology: Полнофункциональный 12-битный ЦАП с интерфейсом I²C.
• [DAC7571](https://www.ti.com/product/DAC7571) от Texas Instruments: 12-битный одноразрядный ЦАП с интерфейсом I²C.
• [AD5338R](https://www.analog.com/en/products/ad5338r.html) от Analog Devices: 10-битный двухканальный ЦАП с интерфейсом I²C и встроенным опорным генератором.

Использование MAX5821LEUA+ позволяет создавать высококачественные аналоговые сигналы из цифровых, обеспечивая высокую точность и надёжность.
