MAX5811LEUT#G13

MAX5811LEUT#G13

Общее описание

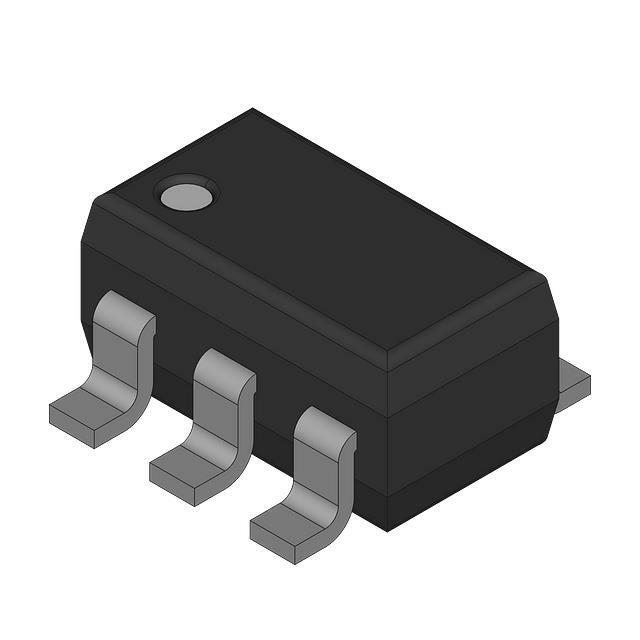

MAX5811LEUT#G13 — это высокоточный цифровой-аналого преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated, предназначенный для конвертации цифровых сигналов в аналоговые напряжения. Этот ЦАП имеет разрешение 10 бит и интерфейс I2C, что упрощает интеграцию в различные системы. Устройство собрано в корпусе SOT-23-6, что делает его идеальным для применения в условиях ограниченного пространства.

Преимущества

• Высокая точность: 10-битное разрешение позволяет получать точные аналоговые сигналы.
• Простота интеграции: ЦАП оснащен интерфейсом I2C, что облегчает его подключение и управление.
• Компактность: Корпус SOT-23-6 занимает минимальное пространство на плате, что позволяет использовать его в компактных устройствах.
• Широкий диапазон рабочего напряжения питания: 2.7В - 5.5В для цифровой и аналоговой части.

Недостатки

• Ограниченная рабочая температура: Рабочая температура ограничена диапазоном от -40°C до +85°C, что может быть недостаточно для использования в экстремальных условиях.

Типовое использование

• Медицинские устройства: Использование в медицинских приборах для точных измерений и контроля.
• Промышленные контроллеры: Применение в системах автоматизации и управления.
• Потребительская электроника: Включение в аудио и видео технику для улучшения качественных характеристик.
• Тестовые и измерительные приборы: Использование в метрологических устройствах.

Рекомендации по применению

• Следите за правильностью подключения по питанию и шине I2C для обеспечения корректной работы устройства.
• Учитывайте, что максимальная температура корпуса не должна превышать +85°C для предотвращения выхода из строя.
• Используйте стабильное напряжение питания, чтобы избежать дрейфа выходного сигнала.

Основные технические характеристики

• Разрешение: 10 бит
• Количество D/A преобразователей: 1
• Время установления: 12 мкс
• Тип выхода: Напряжение - буферизованное
• Дифференциальный выход: Нет
• Интерфейс данных: I2C
• Тип опорного напряжения: Питание
• Напряжение питания (аналоговая часть): 2.7В ~ 5.5В
• Напряжение питания (цифровая часть): 2.7В ~ 5.5В
• INL/DNL (LSB): ±0.5, ±0.5 (макс.)
• Архитектура: String DAC
• Рабочая температура: -40°C ~ +85°C
• Корпус / упаковка: SOT-23-6
• Метод монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4725T-E/CH от Microchip Technology: Имеет аналогичные характеристики и интерфейс I2C.
• AD5300BRTZ-REEL7 от Analog Devices: 8-битный ЦАП с SPI интерфейсом, схожий по размерам и монтажу.

Это описание предназначено для предоставления пользователям полной и точной информации о продукте, чтобы помочь в правильном выборе и применении.
