MAX5719AGSD+

MAX5719AGSD+ от Analog Devices / Maxim Integrated

Общее описание

MAX5719AGSD+ - это 20-битный цифро-аналоговый преобразователь (DAC) с интерфейсом SPI, разработанный компанией Analog Devices / Maxim Integrated. Он предназначен для высокоточных приложений, требующих высокой точности и быстрого времени установления.

Преимущества

• Высокая точность: Благодаря 20-битной разрядности, DAC обеспечивает высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 1.5 мкс, что обеспечивает быстрый отклик на изменение сигнала.

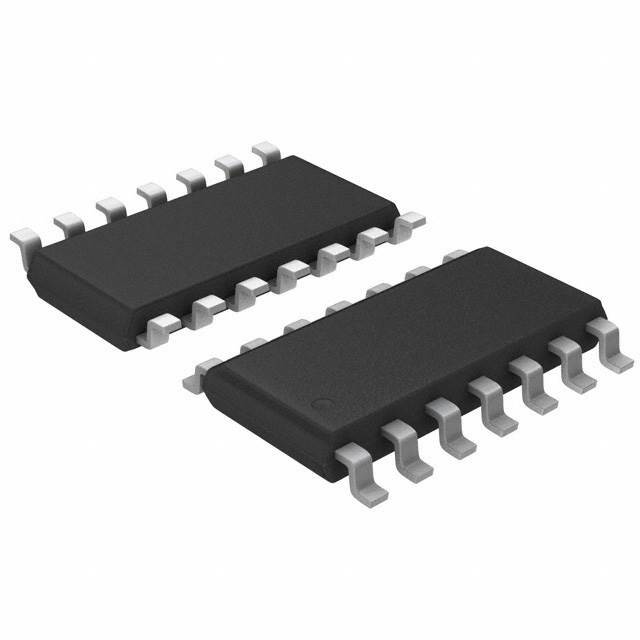

• Компактный корпус: Поставляется в компактном корпусе 14-SOIC, что упрощает интеграцию в различные устройства.
• Широкий диапазон рабочих температур: Преобразователь может работать в диапазоне температур от -40°C до 105°C, что делает его подходящим для использования в различных условиях.

Недостатки

• Внешний источник опорного напряжения: Необходимость подключения внешнего источника опорного напряжения может усложнить схемотехническое решение.
• Требования к питанию: Требуется раздельное питание для аналоговой и цифровой частей, что может добавить сложности при проектировании.

Типовое использование

• Прецизионные измерительные приборы
• Системы автоматического управления
• Аудио приложения высокого качества
• Тестовое и измерительное оборудование

Рекомендации по применению

• Интерфейс SPI: Удостоверьтесь, что у вас есть контроллер с поддержкой SPI для корректного управления DAC и передачи данных.
• Внешний источник опорного напряжения: Используйте стабильный и высокоточный внешний источник опорного напряжения для обеспечения максимальной точности DAC.
• Энергоснабжение: Обеспечьте раздельные источники питания для аналоговых и цифровых цепей (4.5V ~ 5.5V), чтобы минимизировать шум и перекрестные помехи.

Основные технические характеристики

• Разрядность: 20 бит
• Количество преобразователей D/A: 1
• Время установления: 1.5 мкс (тип.)
• Тип выхода: Напряжение - безбуферный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 4.5V ~ 5.5V
• Напряжение питания, цифровое: 4.5V ~ 5.5V
• INL/DNL (LSB): ±1, ±1
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 105°C
• Корпус / упаковка: 14-SOIC (3.90мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5791BRUZ-REEL7 от Analog Devices
• DAC8740HRTQ1 от Texas Instruments
• DAC80004IRTET от Texas Instruments

Заключение

MAX5719AGSD+ является отличным выбором для приложений, требующих высокоточного преобразования цифрового сигнала в аналоговый. С его высокой разрядностью, быстрым временем установления и компактным корпусом, он подходит для использования в различных высокоточных устройствах и системах.
