MAX5715AAUD+

MAX5715AAUD+ от Analog Devices / Maxim Integrated

Общее описание: MAX5715AAUD+ — это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated. Данный компонент имеет 4 независимых ЦАП, каждый из которых способен выдавать буферизованный выходной аналоговый сигнал с минимальной временной задержкой. Он идеально подходит для широкого спектра применений, требующих точного аналогового управления и высокоскоростной обработки данных.

Преимущества:

• Высокая точность: Разрешение 12 бит позволяет этому ЦАП быть идеально подходящим для приложений, требующих высокой точности.
• Быстрое время установления: Время установления типичное для данной модели составляет около 4.5 мкс.
• Универсальность: Компонент поддерживает как внутренние, так и внешние источники опорного напряжения.
• Низкое энергопотребление: Оптимизированный для низкой мощности, он поддерживает широкий диапазон напряжений питания от 2.7В до 5.5В.

Недостатки:

• Ограниченная температура работы: Несмотря на широкий диапазон рабочих температур от -40°C до 125°C, он может не подходить для некоторых экстремальных условий эксплуатации.
• Отсутствие дифференциального выхода: Для приложений, требующих дифференциального выхода, потребуется дополнительная схема.

Типовое использование:

1. Управление аналоговыми сигналами в электронной аппаратуре.
2. Медицинские приборы, где требуется высокая точность аналогового сигнала.
3. Промышленная автоматизация и управление.
4. Цифровые аудио и видео системы.

Рекомендации по применению:

• Питание: Обеспечьте стабильное напряжение питания в диапазоне 2.7В ~ 5.5В для оптимальной производительности.
• Заземление: При использовании внешнего источника опорного напряжения обеспечьте хорошую связь с заземлением для минимизации шумов.
• Тепловое управление: Убедитесь, что компонент работает в пределах своего температурного диапазона, чтобы предотвратить перегрев.

Основные технические характеристики:

• Разрядность (Bit Depth): 12 бит
• Количество ЦАП: 4
• Тип выхода: Буферизованный аналоговый сигнал
• Тип интерфейса данных: SPI, DSP
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое и цифровое): 2.7В ~ 5.5В
• Архитектура: R-2R
• Время установления: 4.5 мкс (типичное)
• Диапазон рабочих температур: -40°C ~ 125°C

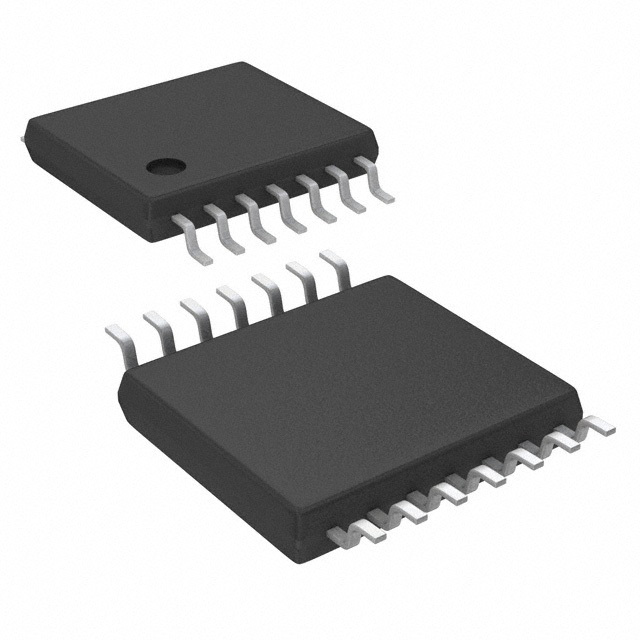

• Корпус: 14-TSSOP (ширина 4.40мм), поверхностный монтаж

Возможные аналоги:

• AD5064 от Analog Devices
• DAC8568 от Texas Instruments
• MCP4728 от Microchip Technology

С учетом всех вышеперечисленных особенностей, MAX5715AAUD+ является отличным выбором для различных применений, требующих точного и быстрого аналого-цифрового преобразования.
