MAX5715AAUD+T

Общее описание

MAX5715AAUD+T — это 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated. Этот компонент включает в себя четыре ЦАП-канала с буферизованными аналоговыми выходами и предназначен для использования в приложениях, требующих высокой точности и надежности.

Преимущества

• Высокая точность: разрешение в 12 бит позволяет получить точные аналоговые выходные сигналы.
• Буферизованные выходы: обеспечивают стабильный и мощный аналоговый сигнал на выходе.
• Удобный интерфейс: поддерживает интерфейсы SPI и DSP для легкой интеграции в системы на основе микроконтроллеров.
• Широкий диапазон температур: подходит для применения в широком диапазоне температур от -40°C до +125°C.

Недостатки

• Внешние компоненты: может потребоваться внешний опорный источник напряжения для достижения наилучших характеристик.
• Тип корпуса TSSOP: требует аккуратности при монтаже, особенно в автоматизированных процессах сборки.

Типовое использование

• Прецизионные измерительные системы
• Управление напряжением и током
• Аудиосистемы и звукосинтезаторы
• Медицинские устройства
• Промышленные системы управления

Рекомендации по применению

• Необходимо использовать стабилизированный источник питания в пределах 2.7В ~ 5.5В для оптимальной работы.
• Следует предусмотреть низкопрофильный корпус для поверхностного монтажа (SMD), чтобы минимизировать влияние внешних помех.
• При возможности использовать встроенный опорный источник напряжения для снижения стоимости системы.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 4 канала
• Время установления: 4.5µс (типовое)
• Тип выхода: буферизованный по напряжению
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Опорное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналог): 2.7В ~ 5.5В
• Напряжение питания (цифровое): 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±0.5 (макс), ±2 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C

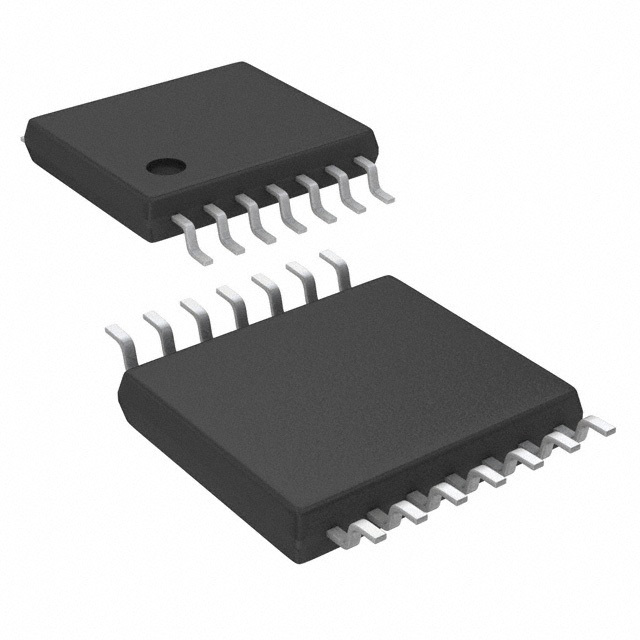

• Корпус: 14-TSSOP (4.4 мм шириной)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MCP4728 (Microchip): 4-канальный 12-битный ЦАП с I2C интерфейсом.
• AD5696 (Analog Devices): 16-битный программируемый ЦАП с SPI интерфейсом.

MAX5715AAUD+T является отличным выбором для проектов, требующих высокоточного цифро-аналогового преобразования в удобном и компактном форм-факторе.
