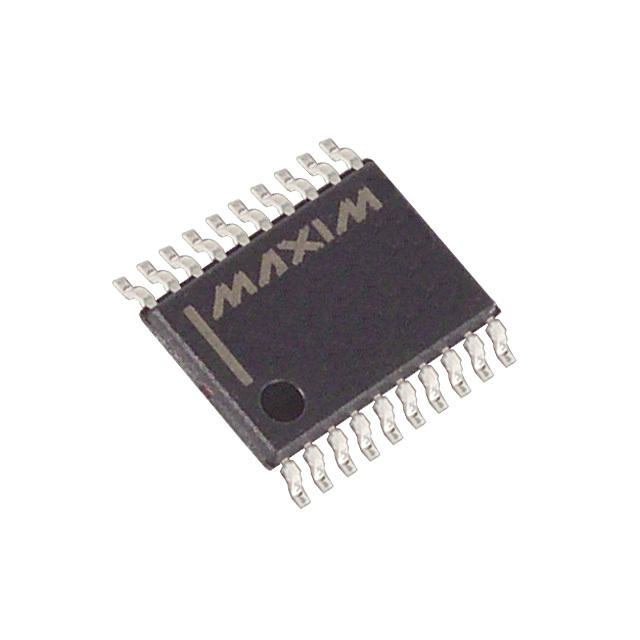

MAX5580AEUP+

MAX5580AEUP+ от Analog Devices / Maxim Integrated

Общее описание

MAX5580AEUP+ — это 12-битный цифровой аналоговый преобразователь (ЦАП) с напряженным выходом, интегрирующий функции четырех независимых преобразователей в одном корпусе. Он предназначен для высокоточных аналоговых приложений и реализован с помощью архитектуры R-2R, что обеспечивает низкое энергопотребление и высокий уровень точности.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность аналогового сигнала.
• Многоканальность: Поддержка четырех независимых ЦАП, что расширяет возможности многоканальных систем.
• Широкий диапазон напряжений: Работает при аналоговых напряжениях от 2.7V до 5.25V и цифровых напряжениях от 1.8V до 5.25V.
• Универсальный интерфейс: Поддержка SPI и DSP интерфейсов для удобной интеграции с микроконтроллерами и DSP.

Недостатки

• Ограниченная температура: Рабочий температурный диапазон от -40°C до 85°C может не подойти для экстремальных сред.
• Не для новых разработок: Статус "Not For New Designs" указывает на то, что этот компонент не рекомендуется для использования в новых проектах.

Типовое использование

• Преобразование цифровых данных в аналоговые сигналы в аудиосистемах.
• Управление регулирующими элементами в промышленных автоматизированных системах.
• Высокоточные испытательные и измерительные устройства.

Рекомендации по применению

• Убедитесь, что используемое напряжение питания соответствует спецификациям, чтобы избежать повреждения устройства.
• Используйте внешние высокоточные опорные напряжения для максимальной точности преобразования.
• При разработке системы уделите внимание надёжности интерфейсных соединений для предотвращения ошибок.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 6µs
• Тип выхода: Напряжение - буферный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 2.7V ~ 5.25V
• Напряжение питания, цифровое: 1.8V ~ 5.25V
• INL/DNL (LSB): ±1 (Max), ±1 (Max)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 20-TSSOP (0.173", 4.40mm Width)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX5523B: Похожий по характеристикам ЦАП с другими интерфейсными возможностями.
• AD5664 от Analog Devices: 16-битный ЦАП с низким энергопотреблением и высокими характеристиками точности.

Используйте этот продукт для создания высокоточных и надёжных аналоговых систем.
