MAX5544CSA

MAX5544CSA от Analog Devices / Maxim Integrated

Общее описание

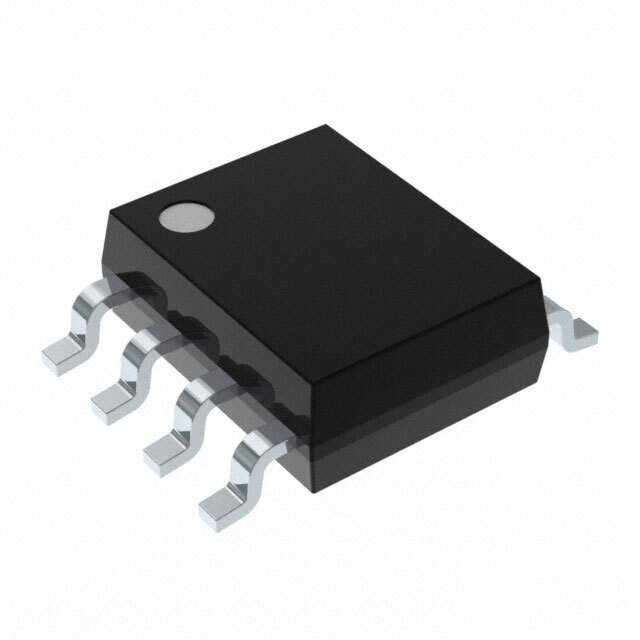

MAX5544CSA — это 14-битный цифровой-аналоговый преобразователь (ЦАП) с одним каналом вывода. Он предназначен для точных аналоговых приложений и является членом семейства ЦАПов с высокими характеристиками от Analog Devices / Maxim Integrated. Устройство выполнено в компактном корпусе типа SOIC-8 и поддерживает интерфейс SPI для управления.

Преимущества

• Высокая точность: 14-битная разрядность обеспечивает высокую точность преобразования.
• Компактный размер: корпус SOIC-8 экономит место на плате.
• Быстрое время установления: типичное время установления составляет 1 мкс.
• Простота интеграции: возможность работы с широким спектром микроконтроллеров через стандартный SPI-интерфейс.

Недостатки

• Прекращение производства: статус "Обsolete" означает, что данный компонент может больше не выпускаться, и его следует заменять аналогами для новых разработок.
• Требуется внешний опорный источник: необходимость использования внешнего опорного источника напряжения может усложнить дизайн схемы.

Типовое использование

• Системы управления процессами
• Прецизионные измерительные приборы
• Системы управления двигателями
• Звуковые приложения
• Генераторы сигналов

Рекомендации по применению

• Для достижения высокой точности измерений используйте стабильный внешний опорный источник напряжения.
• Особое внимание уделите проектированию печатной платы для минимизации шума и помех.
• Обеспечьте адекватное тепловое управление, чтобы избежать перегрева устройства.

Основные технические характеристики

• Разрядность ЦАП: 14 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип вывода: Напряжение - небуферизированное
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного источника: Внешний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Точность по интегральным нелинейностям (INL): ±4 LSB
• Точность по дифференциальным нелинейностям (DNL): ±0.5 LSB
• Архитектура: R-2R
• Температурный диапазон: от 0°C до 70°C
• Корпус: SOIC-8
• Метод монтажа: Поверхностный монтаж

Возможные аналоги

• AD5541BRMZ от Analog Devices
• MCP4922-E/SN от Microchip Technology
• DAC121S101CIMK от Texas Instruments

Заключение

MAX5544CSA — это надежный и точный ЦАП, идеально подходящий для прецизионных аналоговых приложений. Однако, его статус "Obsolete" указывает на необходимость рассмотреть альтернативные компоненты для новых дизайнов.
