MAX5544CSA+T

MAX5544CSA+T от Analog Devices / Maxim Integrated

Общее описание

MAX5544CSA+T – это высокоточный 14-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated. Этот компонент разработан для превращения цифровых данных в аналоговые сигналы с высокой степенью точности, обеспечивая широкий диапазон применения в различных областях электроники.

Преимущества

• Высокая точность: 14-разрядное разрешение позволяет получать точные и детализированные аналоговые сигналы.
• Удобный интерфейс SPI: ЦАП поддерживает стандартный интерфейс SPI, что упрощает интеграцию с различными микроконтроллерами и цифровыми системами.
• Низкое энергопотребление: Разработан для работы в условиях ограниченного энергопотребления, что делает его идеальным для портативных устройств.
• Малый размер: Компактный корпус 8-SOIC позволяет снизить размеры конечного устройства и упрощает монтаж на плате.

Недостатки

• Внешний опорный сигнал: Требование к внешнему опорному сигналу может добавлять сложность в проектирование схемы.
• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C может не подходить для жестких условий эксплуатации.

Типовое использование

• Прецизионные измерительные приборы
• Медицинское оборудование
• Аналоговые интерфейсы для сенсоров
• Аудио оборудование и усилители
• Программируемые источники опорного напряжения

Рекомендации по применению

При проектировании схемы с использованием MAX5544CSA+T следует учитывать необходимость внешнего опорного напряжения для корректной работы ЦАП. Также рекомендуется использовать высококачественную разводку печатной платы для минимизации шумов и помех.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 1
• Время установления: 1µs (типично)
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 5В
• ИНЛ/ДНЛ (LSB): ±4, ±0.5
• Архитектура: R-2R
• Рабочий температурный диапазон: 0°C ~ 70°C

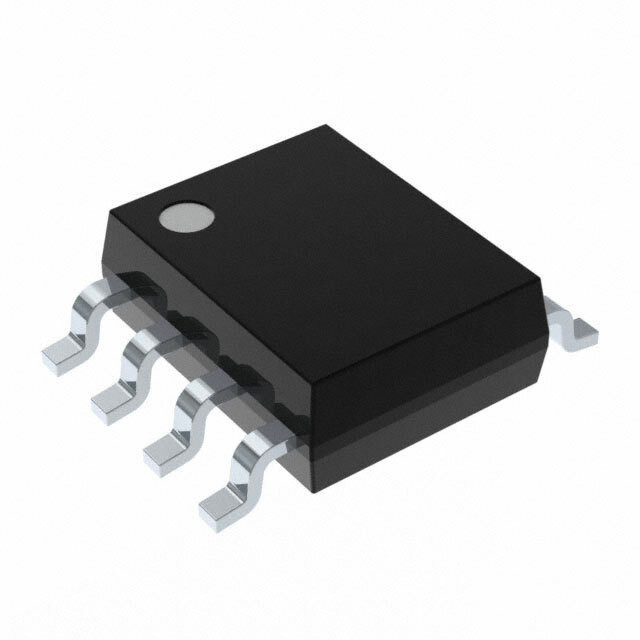

• Корпус / футляр: 8-SOIC (0.154", 3.90mm Width)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5450 от Analog Devices: также является 14-разрядным ЦАП с аналогичными характеристиками.
• DAC81404 от Texas Instruments: более новый 14-разрядный ЦАП с улучшенным пакетом характеристик.

Этот компонент идеально подходит для различных применений, где нужна высокая точность и надежность преобразования цифровых сигналов в аналоговые.
