MAX5541ESA+

MAX5541ESA+

Общее описание

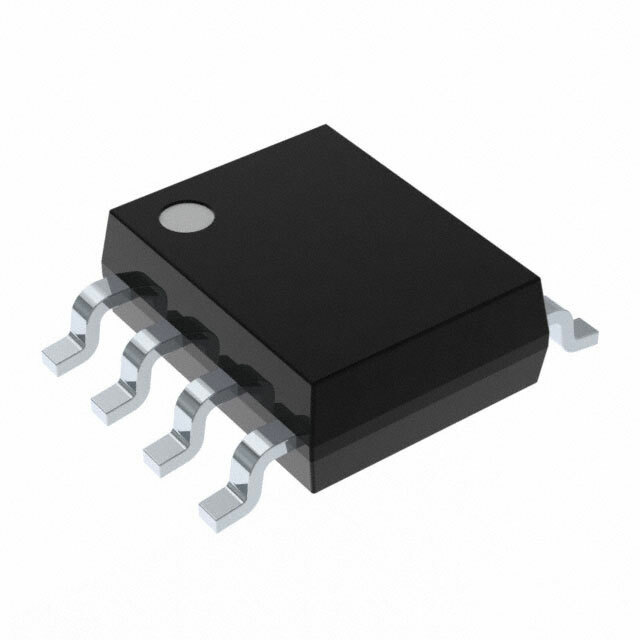

MAX5541ESA+ от Analog Devices / Maxim Integrated — это высокоточный 16-битный цифровой-аналоговый преобразователь (ЦАП), предназначенный для преобразования цифровых данных в аналоговые сигналы. Устройство выполнено в компактном корпусе SOIC-8 и имеет интерфейс SPI для передачи данных. Основной особенностью данного ЦАП является выходное напряжение без буферирования, что обеспечивает высокую точность и минимальные искажения.

Преимущества

• Высокая точность: Разрешение 16 бит обеспечивает отличную точность преобразования.
• Быстрое установление: Время установления составляет всего 1 мкс, что позволяет использовать устройство в приложениях с высокими требованиями к скорости.
• Компактный корпус: Корпус SOIC-8 позволяет легко интегрировать ЦАП в компактные устройства.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает устройство подходящим для различных условий эксплуатации.

Недостатки

• Отсутствие буферизации на выходе: Выходное напряжение не буферизовано, что может потребовать дополнительного буферирования в некоторых приложениях.
• Требует внешнего опорного напряжения: Для работы необходима внешняя опорная напруга.

Типовое использование

• Прецизионные измерительные системы
• Управление процессами
• Аудиоаппаратура высокого качества
• Программируемые источники питания
• Промышленные контрольно-измерительные приборы

Рекомендации по применению

• Для обеспечения максимальной точности используйте стабильное внешнее опорное напряжение.
• При необходимости буферирования выходного сигнала рекомендуется использовать высококачественные операционные усилители.
• Следите за условиями эксплуатации, не превышая рекомендованный диапазон рабочих температур.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферизованное
• Интерфейс передачи данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Погрешность ИЛН/ДЛН (LSB): ±4, ±0.5
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / Габариты: SOIC-8 (3.90 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541A от Analog Devices: 16-битный ЦАП с интерфейсом SPI, так же выполненный в корпусе SOIC-8.
• DAC8222 от Texas Instruments: ЦАП с аналогичными характеристиками и SPI интерфейсом.

Эти альтернативы могут быть использованы в зависимости от специфических требований вашего проекта и наличия компонентов.
