MAX545BESD от Analog Devices / Maxim Integrated

Общее описание

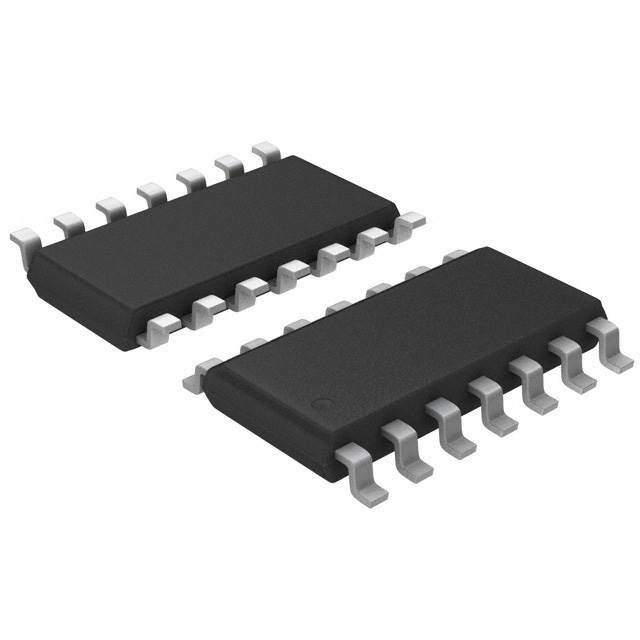

MAX545BESD – это 14-битный цифровой аналоговый преобразователь (ЦАП), выпускаемый компанией Analog Devices / Maxim Integrated. Данный компонент предназначен для преобразования цифровых данных в аналоговые сигналы с высоким уровнем точности и быстродействия и подходит для широкого спектра приложений.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Быстрая реакция: типовое время установления – 1 мкс, что позволяет использовать устройство в высокоскоростных приложениях.
• Простота интеграции: компактный корпус типа SOIC-14, предназначенный для поверхностного монтажа, облегчает включение компонента в готовую схему.

Недостатки

• Устаревшая модель: статус компонента "обозначен как устаревший", что может привести к трудностям при покупке и замене.
• Не буферизованный выход: выходное напряжение не буферизировано, что требует дополнительных компонентов при интеграции в схемы с высокими требованиями к выходному импедансу.

Типовое использование

• Сигнальные процессоры: преобразование цифровых сигналов в аналоговые для дальнейшей обработки.
• Медицинские приборы: обеспечение точного выходного сигнала в различных медицинских устройствах.
• Контрольно-измерительная аппаратура: в системах, требующих высокоточной конверсии для анализа и измерений.

Рекомендации по применению

• Использовать с внешним опорным напряжением: для достижения максимальной точности и стабильности рекомендуется применение внешнего опорного напряжения.
• Учтите питание: аналоговое и цифровое питание в пределах 5В.
• Убедитесь в наличии запаса: из-за статуса устаревшего компонента рекомендуется заранее убедиться в наличии достаточного запаса для длительных проектов.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферизированный
• Тип интерфейса данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое и цифровое): 5 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: SOIC-14

Возможные аналоги

• MCP4921: 12-битный ЦАП от Microchip Technology.
• AD5060: 16-битный ЦАП от Analog Devices.

Используйте данные рекомендации при проектировании схем с применением MAX545BESD, учитывая его преимущества и ограничения.
