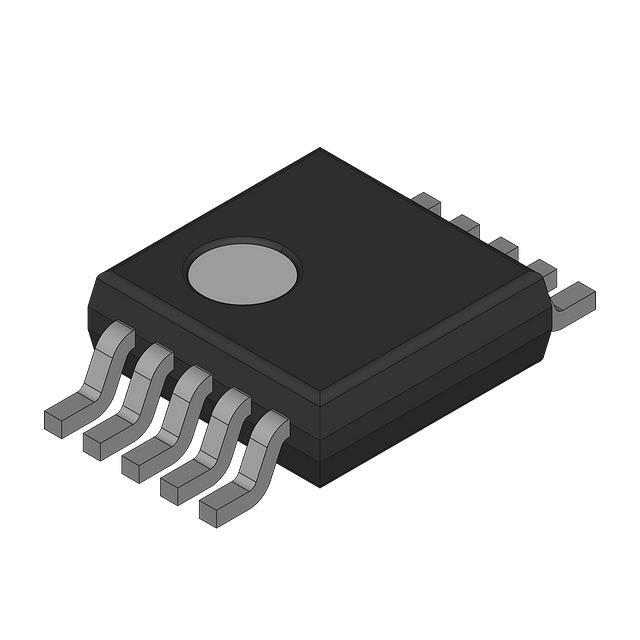

MAX5444BCUB от Analog Devices / Maxim Integrated

Общее описание

MAX5444BCUB — это высокоточный 16-битный цифровой-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices / Maxim Integrated. Этот компонент представляет собой одноцифровой ЦАП с выходом напряжения, который легко интегрировать в различные системы.

Преимущества

• Высокая точность: 16-битный преобразователь обеспечивает высокую точность вывода аналогового сигнала.
• Широкий диапазон входного напряжения: Поддержка диапазона 2.7В ~ 3.6В для аналогового и цифрового питания.
• Быстрое время установления: Временное установление сигнала типичное значение 1 мкс, что позволяет высокую частоту обновления.
• Удобный интерфейс: Поддержка множества интерфейсных стандартов, таких как 3-wire serial, Microwire, QSPI, и SPI.

Недостатки

• Высокая стоимость: Этот компонент может быть дороже аналогов с меньшей точностью или функциональностью.
• Температурные ограничения: Рабочий температурный диапазон от 0°C до 70°C может оказаться ограничивающим фактором для некоторых приложений.

Типовое использование

• Аналоговые регуляторы и контроллеры: Используется для точного аналогового управления в различных промышленных и потребительских устройствах.
• Звуковое оборудование: Применяется в высококачественных звуковых системах для цифрового управления аналоговыми сигналами.
• Медицинские приборы: Используется в оборудовании, требующем высокой точности и надежности преобразования сигналов.
• Научные приборы: Используется в научных и исследовательских приложениях для точного аналого-цифрового вывода.

Рекомендации по применению

• Обязательно используйте внешний опорный источник напряжения для обеспечения стабильного и точного вывода.
• Обеспечьте надлежащую разводку печатной платы, чтобы минимизировать шум и помехи.
• Проверьте температурные характеристики вашего проекта и убедитесь, что компонент работает в допустимых пределах.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - небуферизированный
• Интерфейс передачи данных: 3-Wire Serial, Microwire, QSPI, SPI
• Тип опоры: Внешняя
• Входное напряжение питания (Аналоговое): 2.7В ~ 3.6В
• Входное напряжение питания (Цифровое): 2.7В ~ 3.6В
• Погрешность линейности (INL/DNL): ±0.5 LSB
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: 10-TFSOP, 10-MSOP (3.00mm ширина)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• AD5542 от Analog Devices: Аналогичный 16-битный ЦАП с немного другими характеристиками.
• DAC8164 от Texas Instruments: 16-битный ЦАП с высоким уровнем точности и аналогичным интерфейсом передачи данных.
• MCP4921 от Microchip Technology: 12-битный ЦАП с подобным функционалом, но с меньшей разрядностью и более низкой стоимостью.

Используя MAX5444BCUB от Analog Devices / Maxim Integrated, вы получаете высококачественный и надежный компонент, который подойдет для множества применений, требующих высокой точности и надежности.
