MAX5444ACUB от Analog Devices / Maxim Integrated

Общее описание

MAX5444ACUB — это высокоточный 16-разрядный цифрово-аналоговый преобразователь (ЦАП) с выходным напряжением в компактном корпусе uMAX-10. Этот ЦАП поддерживает 3-проводной последовательный интерфейс, совместимый с SPI, QSPI и Microwire, что делает его удобным для интеграции в различные системы. MAX5444ACUB разработан для высокопроизводительных приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает детальную и точную цифрово-аналоговую конвертацию.
• Компактный корпус: uMAX-10 (3 мм ширина), что позволяет использовать его в компактных устройствах.
• Поддержка стандартных интерфейсов: совместимость с 3-проводным SPI, QSPI и Microwire интерфейсами упрощает интеграцию в системы.
• Высокая скорость установления: типичное время установления составляет 1 мкс, что позволяет быстро реагировать на изменения.

Недостатки

• Ограниченный температурный диапазон: рабочий температурный диапазон от 0°C до 70°C подходит не для всех промышленных и экстремальных применений.
• Небуферизованный выход: требует тщательного проектирования для стабилизации выходного сигнала.

Типовое использование

• Прецизионные измерительные приборы
• Аудио устройства и оборудование
• Медицинская электроника
• Управление процессами и автоматизация
• Цифровое управление источниками питания

Рекомендации по применению

• Используйте внешний опорный сигнал для обеспечения стабильного и точного выхода.
• Проектируйте схему с учетом небуферизованного выхода, чтобы избежать искажений сигнала.
• Обеспечьте адекватное охлаждение и защиту от перегрева в приложениях с интенсивными рабочими условиями.

Основные технические характеристики

• Разрешение: 16 бит
• Количество D/A преобразователей: 1
• Тип выхода: Небуферизованный выход напряжения
• Время установления: 1 мкс (тип.)
• Дифференциальный выход: Нет
• Интерфейс данных: 3-проводной последовательный (SPI, QSPI, Microwire)
• Тип опорного сигнала: Внешний
• Аналоговое напряжение питания: 2.7В ~ 3.6В
• Цифровое напряжение питания: 2.7В ~ 3.6В
• Статическая линейность (INL): ±0.5 LSB
• Дифференциальная линейность (DNL): ±0.5 LSB
• Архитектура: R-2R
• Температурный диапазон: от 0°C до 70°C

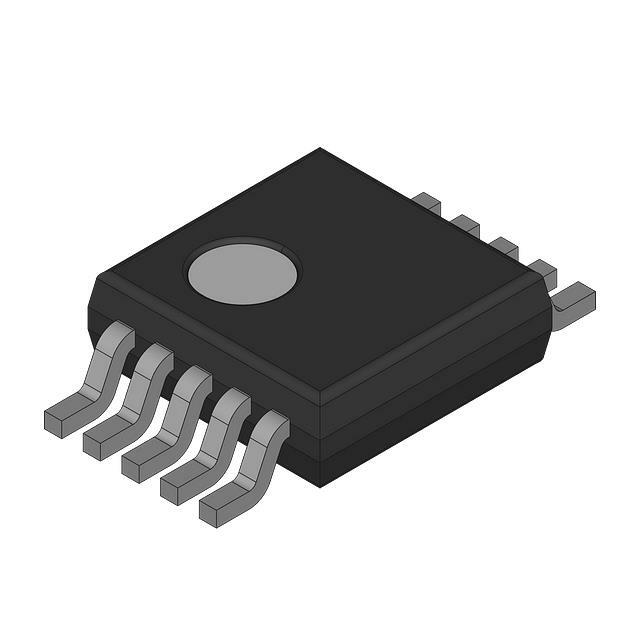

• Корпус: uMAX-10 (3 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5696R от Analog Devices: 16-bit, I2C interface, buffered output, internal reference.
• DAC8568 от Texas Instruments: 16-bit, SPI interface, buffered output.

MX5444ACUB — идеальный выбор для прецизионных приложений, требующих высокоточного и быстродействующего ЦАП с компактными габаритами.
