MAX543BCPA+

MAX543BCPA+ от Analog Devices / Maxim Integrated

Общее описание

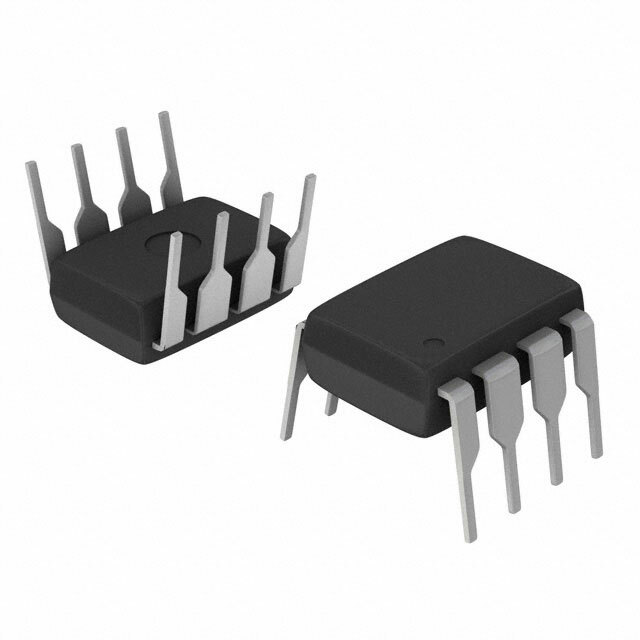

MAX543BCPA+ – это 12-битный цифрово-аналоговый преобразователь (ЦАП) с одним каналом в компактном корпусе 8-PDIP. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью и малым временем установления. Он обладает интерфейсом SPI, который позволяет легко интегрировать его в современные микроконтроллерные системы.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование и высокую точность аналоговых выходных сигналов.
• Быстрое время установления: время установления составляет всего 1 мкс, что делает его подходящим для применения в высокоскоростных системах.
• Универсальность: поддержка внешних опорных напряжений расширяет возможности его применения в различных схемах.
• Компактный размер: корпус 8-PDIP удобен для встраивания в плотные печатные платы и прототипирование.

Недостатки

• Не буферизованный выход: необходимо учитывать это при работе с высокоомными нагрузками или длинными линиями передачи.
• Ограниченный температурный диапазон: рабочий диапазон от 0°C до 70°C может быть недостаточен для применения в условиях экстремальных температур.

Типовое использование

• Преобразование цифровых сигналов микроконтроллеров в аналоговые.
• Генерация аналоговых сигналов для управления усилителями и другими аналоговыми системами.
• Применение в аудиоаппаратуре для высокоточного воспроизведения звука.
• Инструментальные и измерительные приборы, где требуется высокая точность аналого-цифрового преобразования.

Рекомендации по применению

• Питание: Обеспечьте стабилизированное питание +5 В для цифровой и аналоговой частей.
• Сигнальные линии: Минимизируйте длину сигнальных линий для уменьшения наводок и потерь.
• Опорное напряжение: Используйте высококачественный внешний источник опорного напряжения для обеспечения стабильности выходного аналога.
• Настройка выходного сигнала: Используйте низкоомные нагрузки для минимизации влияния выходного импеданса.

Основные технические характеристики

• Разрешение: 12 бит
• Количество преобразователей: 1
• Время установления: 1 мкс
• Тип выхода: Токовый, не буферизованный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: 5 В, 11.4 В ~ 15.75 В
• Напряжение питания, цифровая часть: 5 В, 11.4 В ~ 15.75 В
• Нелинейность (INL): ±1 LSB (максимум)
• Корпус: 8-PDIP
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• MCP4921: 12-битный ЦАП от Microchip Technology с буферизованным выходом.
• AD5660: 16-битный ЦАП от Analog Devices для более высокой точности.
• DAC7811: 12-битный токовый ЦАП от Texas Instruments с компактным корпусом SOIC.

Заключение

ЦАП MAX543BCPA+ – отличное решение для приложений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые. Несмотря на определенные ограничения, его высокая точность и быстрое время установления делают его пригодным для множества применений в электронике.
