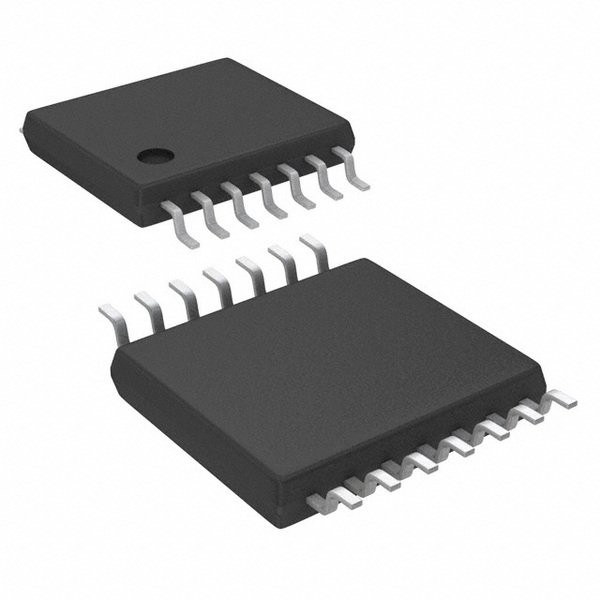

MAX5437EUD+

MAX5437EUD+ от Analog Devices / Maxim Integrated

Общее описание

MAX5437EUD+ — это цифровой потенциометр от компании Analog Devices / Maxim Integrated. Этот компонент представляет собой программируемое устройство с линейной характеристикой, которое позволяет заменять традиционные механические потенциометры в различных приложениях, предоставляя более точное и стабильное управление сопротивлением.

Преимущества

• Программируемое управление: Возможность настройки параметров через SPI-интерфейс.
• Высокая точность: 128 шагов настройки для более тонкого регулирования.
• Надежность и долговечность: Исключение механических компонентов повышает срок службы.
• Компактность: Поставляется в корпусе TSSOP-14, что позволяет экономить пространство на плате.

Недостатки

• Ограниченная температура эксплуатации: Рабочий диапазон температур от -40°C до +85°C может быть ограничением для некоторых приложений.
• Волатильная память: Настройки потенциометра не сохраняются после выключения питания.

Типовое использование

• Аудиосистемы для регулировки громкости.
• Управление яркостью и контрастностью дисплеев.
• Настройка параметров в портативных устройствах и медицинской технике.
• Управление рабочими параметрами в промышленных контрольно-измерительных системах.

Рекомендации по применению

• Используйте SPI-интерфейс для программирования потенциометра.
• Учитывайте температурный диапазон эксплуатации при проектировании своих устройств.
• Обеспечьте стабильное питание в пределах от 10V до 30V или ±5V до ±15V для корректной работы устройства.

Основные технические характеристики

• Тип потенциометра: Цифровой, линейный.
• Кол-во цепей: 1.
• Кол-во шагов: 128.
• Сопротивление: 50 кОм.
• Интерфейс: SPI.
• Тип памяти: Волатильная.
• Диапазон напряжения питания: от 10V до 30V, ±5V до ±15V.
• Допуск: ±25%.
• Температурный коэффициент: 35 ppm/°C.
• Корпус: 14-TSSOP.
• Динамическое сопротивление регулятора: 900 Ом (типичное).
• Рабочая температура: от -40°C до +85°C.

Возможные аналоги

• AD5235 от Analog Devices
• X9C104 от Intersil
• MCP41010 от Microchip Technology

Используйте MAX5437EUD+ для обеспечения надежной и точной регулировки параметров в ваших электрических схемах, особенно в тех случаях, где требуется высокая точность и программируемое управление.
