MAX542BCPD

MAX542BCPD от Analog Devices / Maxim Integrated

Общее описание

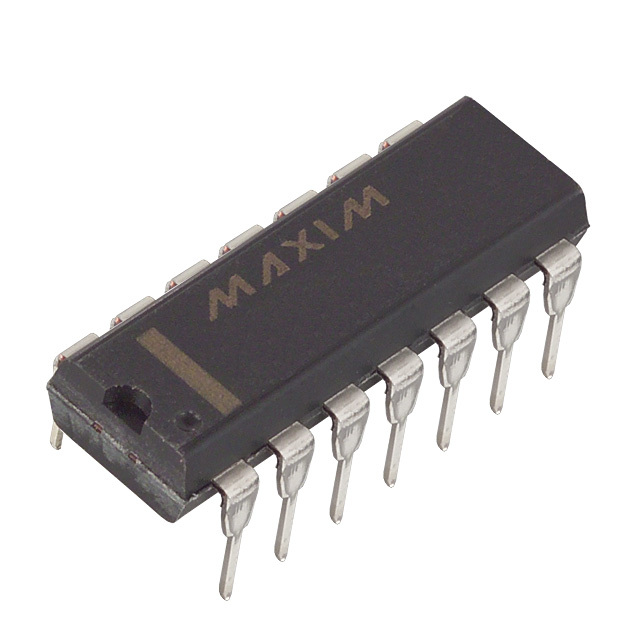

MAX542BCPD — это 16-разрядный цифровой аналоговый преобразователь (ЦАП) производства Analog Devices / Maxim Integrated. Он обладает высоким разрешением и обеспечивает преобразование цифрового сигнала в аналоговый с высокой точностью. Устройство выполнено в корпусе DIP-14.

Преимущества

• Высокое разрешение: 16-битная архитектура обеспечивает высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 1 мкс.
• Простота интеграции: Использование SPI-интерфейса для связи с микроконтроллером или другим цифровым устройством.
• Гибкость: Внешний источник опорного напряжения обеспечивает возможность адаптации к различным требованиям системы.

Недостатки

• Устаревшая модель: Статус "Obsolete" (снято с производства), что может вызвать трудности с доступностью.
• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения, что может усложнить проектирование.

Типовое использование

• Прецизионное аналоговое управление
• Системы автоматического регулирования
• Генераторы сигналов
• Цифровые аудиосистемы

Рекомендации по применению

• Для достижения максимальной производительности используйте высококачественный внешний источник опорного напряжения.
• Обеспечьте хорошую фильтрацию питания для минимизации влияния шумов.
• При необходимости добавьте буферный усилитель на выходе для увеличения нагрузки.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - небуферизированный
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: DIP-14
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Архитектура: R-2R
• Питание (аналоговое/цифровое): 5 В

Возможные аналоги

• DAC8830 от Texas Instruments
• AD5541 от Analog Devices
• LTC2600 от Analog Devices/Linear Technology

Заключение

MAX542BCPD от Analog Devices / Maxim Integrated — это высокоточный 16-разрядный ЦАП, подходящий для применения в широком спектре задач, требующих точного аналогового управления. При проектировании с его использованием важно учитывать необходимость внешнего опорного напряжения и специфику корпуса DIP-14.
