MAX542AEPD

MAX542AEPD от Analog Devices / Maxim Integrated

Общее описание

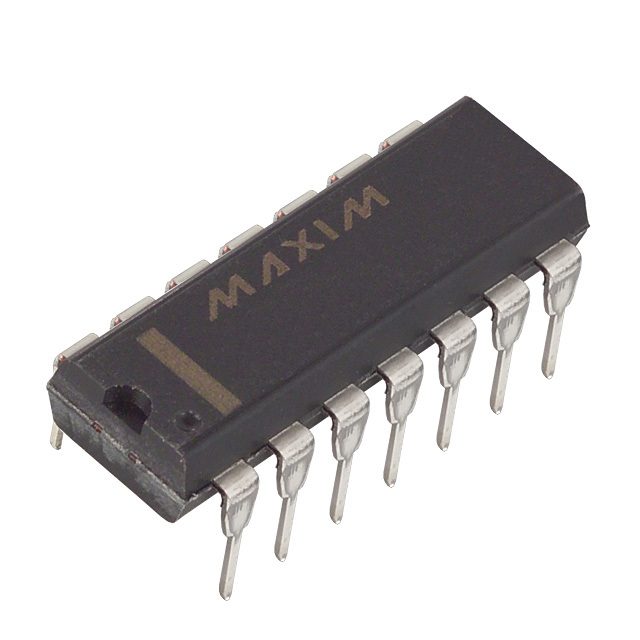

MAX542AEPD – это 16-разрядный цифро-аналоговый преобразователь (ЦАП) с одним выходом напряжения, предназначенный для высокоточных аналоговых приложений. Компонент упакован в корпус 14DIP, что делает его удобным для монтажа на плате.

Преимущества

• Высокая точность и разрешение: 16-разрядная архитектура обеспечивает минимальные ошибки и наилучшую точность.
• Быстрое время установления: Типичное время установления составляет всего 1 мкс, что позволяет использовать компонент в высокоскоростных приложениях.
• Удобный интерфейс SPI: Легкий в использовании интерфейс для конфигурации и управления.
• Широкий диапазон рабочих температур: Работает в диапазоне от -40°C до 85°C, что делает его подходящим для разнообразных условий эксплуатации.

Недостатки

• Внешний опорный источник: Требует внешнего опорного источника напряжения, что может потребовать дополнительных компонентов в системе.
• Отсутствие буферного выхода: Не имеет встроенного буферного усилителя, что может потребовать дополнительных схем для некоторых приложений.

Типовое использование

• Прецизионные измерительные системы
• Высокоточные системы управления
• Программируемые источники напряжения
• Аудио системы и оборудование

Рекомендации по применению

• Использование качественного внешнего опорного источника напряжения: Для достижения максимальной точности и стабильности.
• Добавление буферного усилителя: В случае необходимости повышения силы тока или улучшения стабильности выходного сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - небуферизированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое/цифровое): 5 В
• Интегрированное нелинейное и дифференциальное отклонение (INL/DNL): ±0.5 LSB (макс.)
• Архитектура: R-2R
• Рабочий температурный диапазон: от -40°C до 85°C
• Корпус: 14-DIP (7.62 мм)

Возможные аналоги

• AD5662 от Analog Devices - 16-разрядный ЦАП с интерфейсом SPI, но в корпусе TSOT-23-8
• MCP4922 от Microchip - 12-разрядный ЦАП с интерфейсом SPI, в корпусе PDIP-14

MAX542AEPD – это надежный и точный компонент, подходящий для приложений, требующих высокой точности и быстрого времени отклика.
