MAX541CEPA+ от Analog Devices / Maxim Integrated

Общее описание

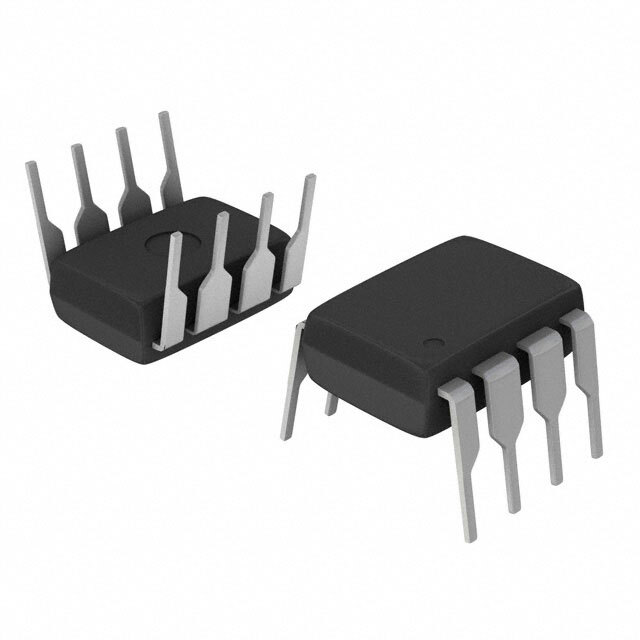

MAX541CEPA+ представляет собой 16-битный цифро-аналоговый преобразователь (DAC) с выходным аналоговым напряжением и интерфейсом SPI. Этот ЦАП построен на архитектуре R-2R и поставляется в корпусе PDIP с 8 выводами. Максимальная точность и быстродействие делают его отличным выбором для точных аналоговых приложений.

Преимущества

• Высокая разрешающая способность: 16 бит обеспечивает превосходную точность преобразования.
• Быстрое время установления: Всего 1 мкс, что позволяет использовать его в приложениях реального времени.
• Компактность: Корпус PDIP с 8 выводами упрощает монтаж в компактных устройствах.

Недостатки

• Не буферированный выход: Выходной сигнал может требовать дополнительного буферного усилителя в некоторых приложениях.
• Требует внешнего эталона: Для работы необходим внешний опорный источник напряжения, что добавляет к сложности схемы.

Типовое использование

• Прецизионное аналоговое управление
• Аудиоприборы высокого качества
• Контроль и управление в промышленных системах
• Настройка и калибровка измерительных приборов

Рекомендации по применению

• Буферизация: Рекомендуется использовать буфер на выходе для стабилизации сигнала.
• Эталонный источник: Подключите высокостабильный внешний источник опорного напряжения для достижения максимальной точности.
• Питание: Обеспечьте надежное и стабильное питание как для аналоговой, так и для цифровой части.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферированный
• Интерфейс данных: SPI
• Тип опоры: Внешний
• Напряжение питания, ан.: 5 В
• Напряжение питания, циф.: 5 В
• Интегральная нелинейность (INL): ±0.5 LSB
• Дифференциальная нелинейность (DNL): ±0.5 LSB
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 8-PDIP (0.300", 7.62mm)

Возможные аналоги

• AD5541 от Analog Devices
• DAC8565 от Texas Instruments
• LTC2654 от Linear Technology

Используйте этот компонент для повышения точности и скорости ваших аналоговых схем!
