MAX539ACSA+

MAX539ACSA+ от Analog Devices / Maxim Integrated

Общее описание

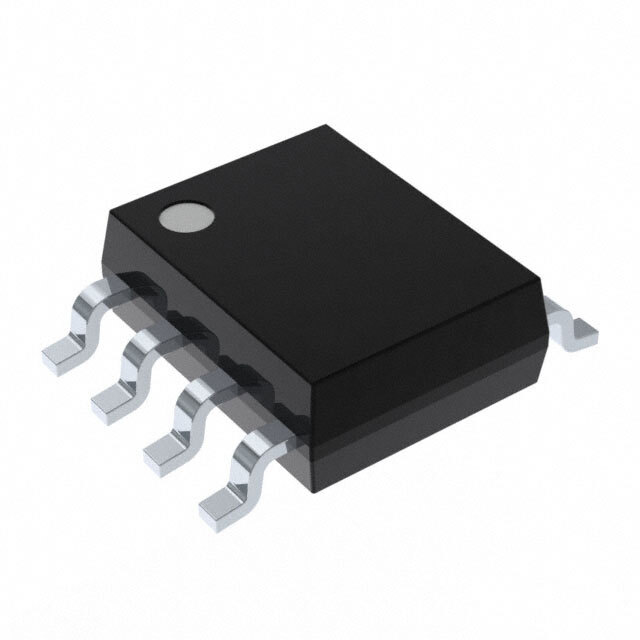

MAX539ACSA+ - это интегральная схема цифро-аналогового преобразователя (ЦАП) с разрешением 12 бит. Преобразователь предназначен для высокоточного управления аналоговым сигналом с помощью цифрового интерфейса. Эта модель оснащена одиночным ЦАП и имеет выход на напряжение. Основной корпус схемы - это 8-выводной SOIC, что обеспечивает компактность и удобство в использовании на печатных платах.

Преимущества

• Высокое разрешение 12 бит - обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Быстрое время стабилизации - 25 μs (типичное), что подходит для высокоскоростных приложений.
• Буферизованный выход - обеспечивает стабильный аналоговый сигнал.
• Интерфейс SPI - обеспечивает простоту интеграции и управления схемой.
• Широкий диапазон рабочих напряжений (аналоговый и цифровой) - что предоставляют гибкость в проектировании схем.

Недостатки

• Рабочий температурный диапазон ограничен 0°C ~ 70°C - что может не подойти для некоторых промышленных применений.
• Не имеет дифференциального выхода - что может быть критичным для применения, требующих высокой точности дифференциальных сигналов.

Типовое использование

• Управление аудио системами.
• Преобразование данных в системах сбора данных.
• Прецизионные источники напряжения.
• Широкополосные коммуникационные системы.

Рекомендации по применению

• Обеспечьте стабильное питание на уровне 5V для наилучших результатов.
• Используйте внешние опорные источники напряжения для достижения высокой точности.
• Для минимизации помех, тщательно спроектируйте печатные платы, размещая аналоговые и цифровые цепи на достаточном расстоянии друг от друга.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время стабилизации: 25 μs (типичное)
• Тип выхода: Буферизованный напряжение
• Интерфейс данных: SPI
• Тип опоры: Внешний
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 5V
• Максимальные погрешности: ±0.5 LSB (INL), ±1 LSB (DNL)
• Тип архитектуры: R-2R
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус: 8-SOIC (0.154", 3.90mm ширина)

Возможные аналоги

• AD5322BRUZ от Analog Devices
• MCP4921-E/SN от Microchip Technology
• DAC121S101CIMK от Texas Instruments

Эта информация поможет вам оценить производительность и возможности MAX539ACSA+ и подобрать необходимую альтернативу при проектировании ваших устройств.
