MAX531BESD+

MAX531BESD+ от Analog Devices / Maxim Integrated

Общее описание:

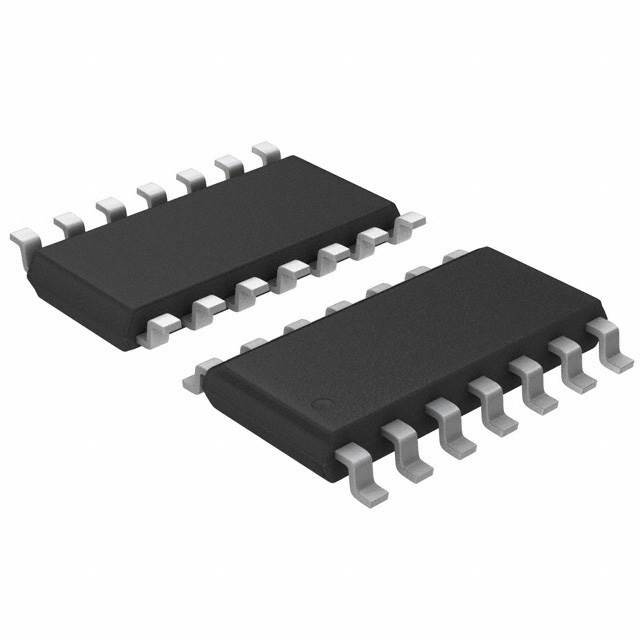

Микросхема MAX531BESD+ представляет собой 12-битный цифро-аналоговый преобразователь (ЦАП) с выходом напряжения, выполненный в компактном корпусе SOIC-14. Она предназначена для преобразования цифровых сигналов в аналоговые с высокой точностью и быстродействием. MAX531BESD+ используется в различных приложениях, где требуется точное управление выходным напряжением.

Преимущества:

• Высокая точность 12-битного ЦАП
• Быстрое время установления (settling time) 25 мкс
• Возможность использования как внешнего, так и внутреннего опорного напряжения
• Простота управления через интерфейс SPI
• Компактный корпус SOIC-14, удобный для монтажа на печатной плате

Недостатки:

• Высокая стоимость по сравнению с аналогами с меньшей точностью
• Потребность в точном опорном напряжении для достижения максимальной точности

Типовое использование:

• Управление аналоговыми сигналами в системах автоматизации
• Генерация управляющих сигналов в аудиосистемах
• Преобразование цифровых данных в аналоговые для систем связи
• Применение в измерительных приборах и медицинской технике

Рекомендации по применению:

• Обеспечьте стабильное опорное напряжение для достижения максимальной точности преобразования.
• При применении в шумных средах, предусмотрите фильтрацию и экранирование для защиты от электромагнитных помех.
• Следите за соблюдением температурного диапазона при эксплуатации (-40°C ~ 85°C), чтобы избежать деградации характеристик.

Основные технические характеристики:

• Разрешение: 12 бит
• Число ЦАП: 1
• Время установления: 25 мкс (тип.)
• Тип выхода: Буферированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: ±5В
• Напряжение питания, цифровое: 5В
• INL/DNL (LSB): ±1 (макс.), ±1 (макс.)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: SOIC-14 (3.90 мм)
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• MCP4921 от Microchip Technology (с меньшим временем установления)
• AD5320 от Analog Devices (с аналогичным разрешением)

С помощью MAX531BESD+ вы сможете реализовать высокоточные аналоговые выходы в ваших системах, обеспечивая стабильное и надежное управление аналоговыми сигналами.
